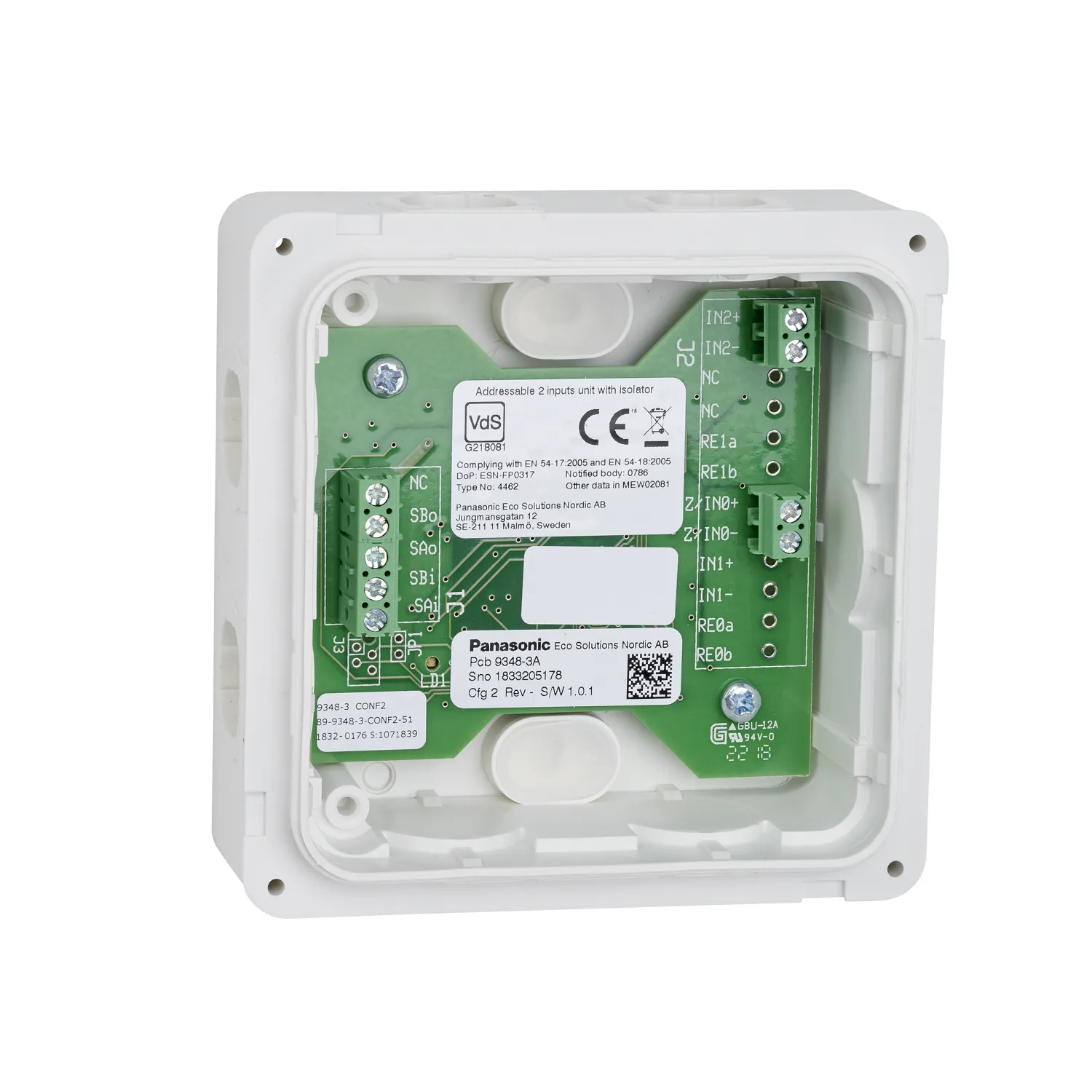

Panasonic 4462 kahden tulon yksikkö oikosulkuerottimella
Tuotekoodi 41371
Osoitteellinen kahden yleistulon yksikkö sisäänrakennetulla oikosulkuerottimella. Valvoo esimerkiksi sprinklerijärjestelmän tai muun laitteen koskettimia; syöttö COM-silmukasta, IP65-kotelo.
- Kaksi yleistuloa NO- tai NC-koskettimille
- Tulot valvottavissa 33 kΩ:n päätevastuksella
- Sopii esimerkiksi sprinklerien valvontaan
- Sisäänrakennettu oikosulkuerotin
- Tukee automaattista osoitteenasetusta
- Hyväksytty EN 54-17 ja EN 54-18, IP65-kotelo
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 4462 on osoitteellinen kahden tulon yksikkö, jossa on sisäänrakennettu oikosulkuerotin. Sillä liitetään paloilmoitinjärjestelmään potentiaalivapaita koskettimia, esimerkiksi sprinklerijärjestelmän valvontakoskettimia tai muiden laitteiden tilatietoja. Yksikkö saa käyttöjännitteensä COM-silmukasta ja se on tarkoitettu pinta-asennukseen sisätiloihin.
Yksikössä on kaksi yleistuloa (Z/In0 ja In2) NO- tai NC-koskettimille. Tulot ohjelmoidaan EBLWinillä ja ne voidaan määrittää valvotuiksi tai valvomattomiksi. Valvotussa NO-tulossa käytetään 33 kΩ:n päätevastusta, jolloin yksikkö tunnistaa katkoksen vikana. Sisäänrakennettu oikosulkuerotin ei vaadi omaa osoitetta ja jakaa silmukan segmentteihin, jolloin oikosulku poistaa käytöstä vain vioittuneen osan. Punainen LED voidaan sytyttää EBLWinin Toggle LED -toiminnolla laitteen paikantamiseksi.
Asennus ja yhteensopivuus
- Pinta-asennus seinään tai kattoon; läpivientien puristusholkit eivät sisälly toimitukseen
- DIN-kiskoasennukseen on saatavana sovitinsarja 4463
- Automaattinen osoitteenasetus EBLWinillä tai käsin työkalulla 4414/4414E (osoite 001–253)
- Advanced-tila: EBL512 G3 ja EBL128 V ≥ 2.4, EBLOne V ≥ 3.3
- Johdinkoko Ø 0,6–1,2 mm (0,28–1,5 mm²)
Tekniset tiedot
- Tuotekoodi
- 41371
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › I/O-yksiköt
- Paino
- 188 g
- Mitat
- 110 × 110 × 49 mm
- IP-luokitus
- IP65
- Käyttölämpötila
- −10…+50 °C
- EN 54 -hyväksyntä
- EN 54-17, EN 54-18
- CPR
- 0786-CPR-21589
- Varastointilämpötila
- −20…+60 °C
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Väri
- Valkoinen (RAL 9010)
- Materiaali
- Polypropeeni (Fibox JB 6 G)
- Käyttöjännite
- 12–30 V DC silmukasta (nimellinen 24 V DC)
- Virrankulutus (lepo)
- ≤ 2,2 mA
- Virrankulutus (hälytys)
- ≤ 2,2 mA
- Tulot
- 2 yleistuloa NO/NC, valvonta 33 kΩ päätevastuksella
- Osoitealue
- 001–253
- Oikosulkuerotin
- Sisäänrakennettu
- Yhteensopivuus
- EBL512 G3, EBL128, EBLOne V ≥ 3.3
- Asennustapa
- Pinta-asennus seinään tai kattoon, DIN-kisko sovittimella 4463
- Standardit
- EN 61000-6-3, EN 50130-4, EN IEC 63000 (RoHS)
