Panasonic 4585 COM-silmukan toistin
Tuotekoodi 41272
COM-silmukan toistin, joka asennetaan ulkoiseen teholähteeseen 4466. Toistin vahvistaa silmukan signaalin ja muodostaa alisilmukan, jonka kaapelipituus voi olla jopa 1 100 m.
- Jatkaa COM-silmukkaa alisilmukalla, kaapelipituus jopa 1 100 m
- Alisilmukan virranotto enintään 350 mA
- Asennetaan teholähteeseen 4466, kaksi toistinta / teholähde
- Automaattinen osoitteenasetus EBLWinin kautta
- Valvoo alisilmukan katkos- ja oikosulkuviat
- EN 54-18, VdS G219025
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 4585 on COM-silmukan toistin, jolla osoitteellisen paloilmoitinjärjestelmän silmukkaa voidaan jatkaa pidemmälle kuin keskuksen oma silmukka sallisi. Toistin vahvistaa silmukan signaalin ja muodostaa siitä alisilmukan (SUB-loop), jonka enimmäispituus on 1 100 m, kun kaapelin johdinresistanssi on 24 Ω/km. Alisilmukkaan liitetään tavallisia osoitteellisia COM-silmukan laitteita.

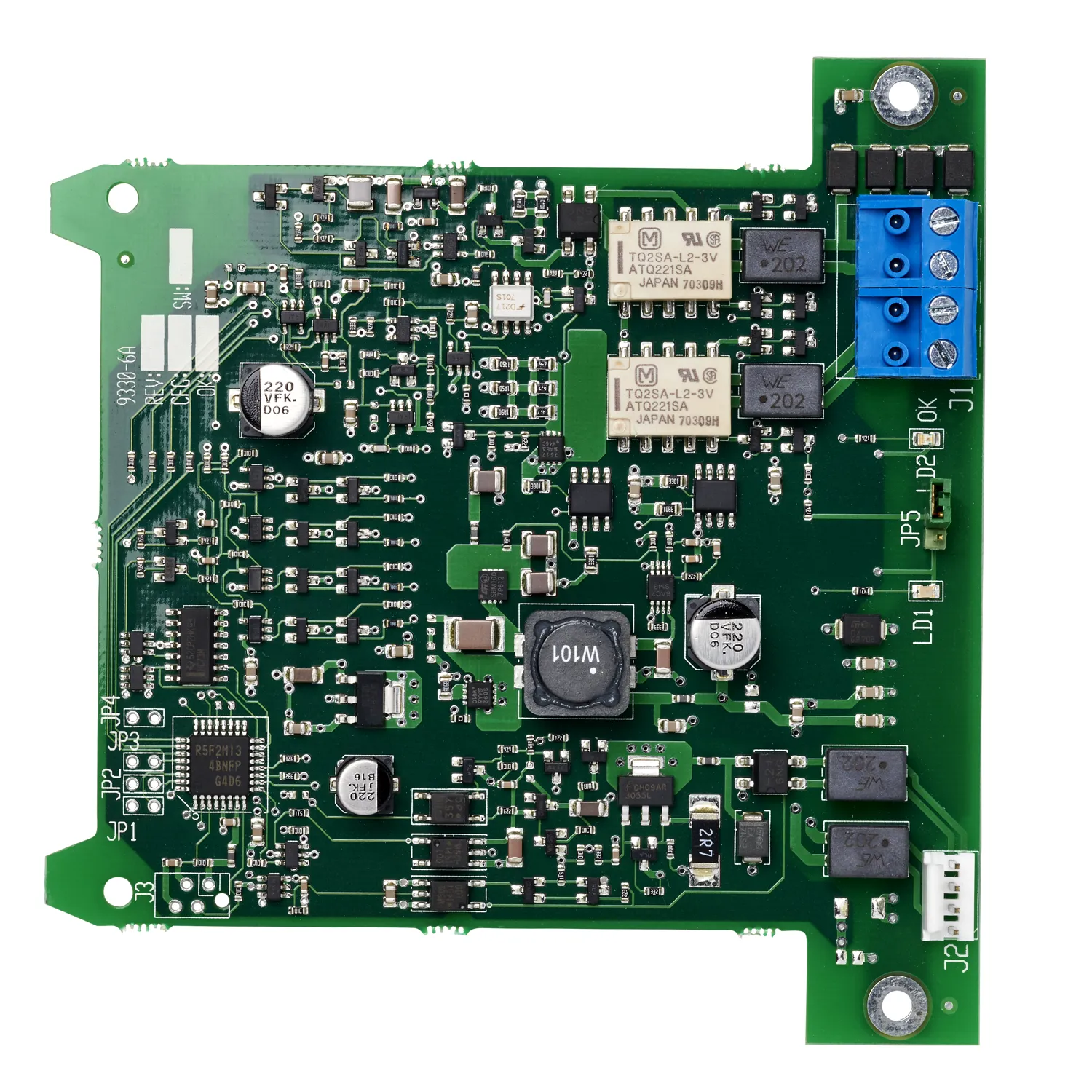

Toistin on piirikortti, joka asennetaan ulkoisen teholähteen 4466 sisään. Yhteen teholähteeseen mahtuu kaksi toistinta. Toistin saa 24 V DC:n käyttöjännitteen teholähteeltä ja alisilmukkaan on käytettävissä enintään 350 mA virtaa. Toistimessa ei ole omaa oikosulkuerotinta, vaan COM-silmukka on suojattu teholähteen 4466 oikosulkuerottimella. Toistin valvoo alisilmukkaa ja ilmoittaa keskukselle katkoksesta, oikosulusta, alijännitteestä ja sisäisestä viasta.
Asennus ja yhteensopivuus
Toistin toimii EBL512 G3 -keskuksen (ohjelmistoversio 2.5 tai uudempi) kanssa Advanced-tilassa. Osoite asetetaan automaattisesti teholähteen 4466 kautta: toistin saa teholähteen osoitteen +1 tai +2 sen mukaan, kumpaan lähtöön se on kytketty. Alisilmukka liitetään ruuviliittimiin, joihin sopii johdin Ø 0,65–1,6 mm (0,33–2 mm²). Jos toistimeen ei kytketä laitteita, alisilmukka on suljettava. Toistin on tarkoitettu kuiviin sisätiloihin.
Tekniset tiedot
- Tuotekoodi
- 41272
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › I/O-yksiköt
- Mitat
- 108 × 114 × 15 mm
- Käyttöjännite
- 16–30 V DC (nimellinen 24 V DC teholähteeltä 4466)
- Paino
- 55 g
- Käyttölämpötila
- −5…+40 °C
- EN 54 -hyväksyntä
- EN 54-18
- VdS-hyväksyntä
- G219025
- CPR
- 0786-CPR-21627
- Virrankulutus
- Enintään 640 mA, COM-silmukasta < 6 mA
- Alisilmukat
- 22–24 V DC, enintään 350 mA
- Kaapelipituus
- Enintään 1 100 m (24 Ω/km)
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Liitäntä
- Ruuviliitin, johdin Ø 0,65–1,6 mm (0,33–2 mm²)
Dokumentit
Valmistajan alkuperäiset dokumentit (PDF).
Tekninen kuvaus
