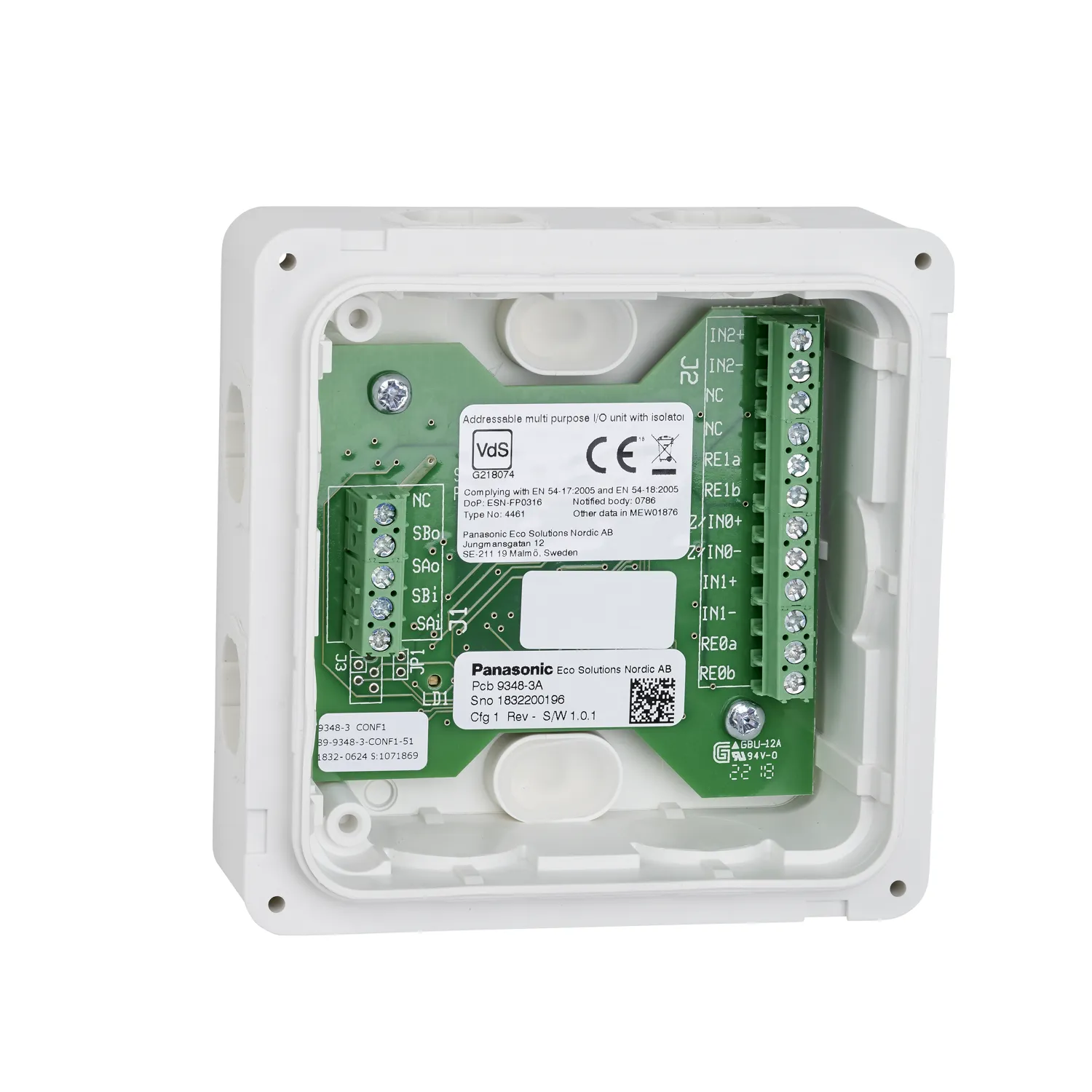

Panasonic 4461 I/O-yksikkö oikosulkuerottimella
Tuotekoodi 41316
Osoitteellinen monitoimi-I/O-yksikkö, jossa on kaksi relelähtöä, valvottu tulo (myös konventionaalinen ilmaisinryhmä), optoerotettu tulo ja yleistulo. Sisäänrakennettu oikosulkuerotin, IP65.
- 2 ohjelmoitavaa relelähtöä (NO/NC), 2 A 30 V DC
- Valvottu tulo ilmaisinryhmäksi tai yleistuloksi
- Optoerotettu tulo (6–30 V DC) ja lisäksi yleistulo
- Sisäänrakennettu oikosulkuerotin, syöttö COM-silmukasta
- IP65-kotelo, seinä- tai kattoasennus
- Hyväksytty EN 54-17 ja EN 54-18
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 4461 on osoitteellinen monitoimi-I/O-yksikkö, jossa on sisäänrakennettu oikosulkuerotin. Yksikkö saa käyttöjännitteensä COM-silmukasta ja kaikki tulot ja lähdöt ohjelmoidaan EBLWinillä. Sitä käytetään esimerkiksi palo-ovien sulkemiseen, muiden järjestelmien ohjauksiin sekä konventionaalisten ilmaisimien, palopainikkeiden ja linjailmaisimien liittämiseen osoitteelliseen järjestelmään.
Yksikössä on kaksi relelähtöä (NO- tai NC-kosketin, 2 A 30 V DC). Valvottu tulo Z/In0 toimii joko konventionaalisena ilmaisinryhmänä, joka tunnistaa oikosulun ja katkoksen EN 54-13:n mukaisesti (päätekondensaattori 10 µF, enintään 32 hälytyspistettä ryhmässä), tai yleistulona NO- tai NC-koskettimelle. Silmukkaa kohden sallitaan viisi aktiivista ryhmäliitäntää. Optoerotettu tulo In1 laukeaa ulkoisesta 6–30 V DC -jännitteestä ja In2 on yleistulo. Yleistulot voidaan valvoa 33 kΩ:n päätevastuksella. Esimerkiksi linjailmaisin voidaan liittää ryhmätuloon ja nollata relelähdön kautta.
Asennus ja yhteensopivuus
- Pinta-asennus seinään tai kattoon; läpivientien puristusholkit eivät sisälly toimitukseen
- Automaattinen osoitteenasetus EBLWinillä tai käsin työkalulla 4414/4414E (osoite 001–253)
- Advanced-tila: EBL512 G3 ja EBL128 V ≥ 2.4, EBLOne V ≥ 3.3; NORMAL-tilassa yhteensopiva mallin 3361 kanssa
- Johdinkoko Ø 0,6–1,2 mm (0,28–1,5 mm²)
Tekniset tiedot
- Tuotekoodi
- 41316
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › I/O-yksiköt
- Paino
- 188 g
- Mitat
- 110 × 110 × 49 mm
- IP-luokitus
- IP65
- Käyttölämpötila
- −10…+50 °C
- EN 54 -hyväksyntä
- EN 54-17, EN 54-18
- CPR
- 0786-CPR-21579
- Varastointilämpötila
- −20…+60 °C
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Väri
- Valkoinen (RAL 9010)
- Materiaali
- Polypropeeni (Fibox JB 6 G)
- Käyttöjännite
- 12–30 V DC silmukasta (ryhmätulona 15–30 V DC)
- Virrankulutus (lepo)
- ≤ 4,3 mA
- Virrankulutus (hälytys)
- ≤ 15 mA
- Tulot
- 1 valvottu (ryhmä/yleistulo), 1 optoerotettu, 1 yleistulo
- Lähdöt
- 2 relelähtöä NO/NC, 2 A 30 V DC
- Osoitealue
- 001–253
- Oikosulkuerotin
- Sisäänrakennettu
- Yhteensopivuus
- EBL512 G3, EBL128, EBLOne V ≥ 3.3
- Asennustapa
- Pinta-asennus seinään tai kattoon
- Standardit
- EN 61000-6-3, EN 50130-4, EN IEC 63000 (RoHS)
Dokumentit
Valmistajan alkuperäiset dokumentit (PDF).
Tekninen kuvaus
