Panasonic 4466 osoitteellinen teholähde
Tuotekoodi 41270
Osoitteellinen ulkoinen 24 V DC -teholähde akkuvarmennuksella. Kytketään COM-silmukkaan valvontaa varten ja syöttää esimerkiksi hälytinlaitteita ja palo-ovien pitomagneetteja.
- Kaksi 24 V DC -lähtöä, kumpikin enintään 2 A
- Keskus valvoo verkkoa, akkuja ja laturia silmukan kautta
- Tilaa kahdelle 12 V:n 7,2 Ah:n akulle, ulkoisessa kaapissa 5014 jopa 42 Ah:n akuille
- Kaksi laajennuskorttia: jännitelähdöt 4464 tai silmukkatoistin 4585
- Sisäänrakennettu oikosulkuerotin
- Hyväksytty EN 54-4, EN 54-17 ja EN 54-18 sekä VdS
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus

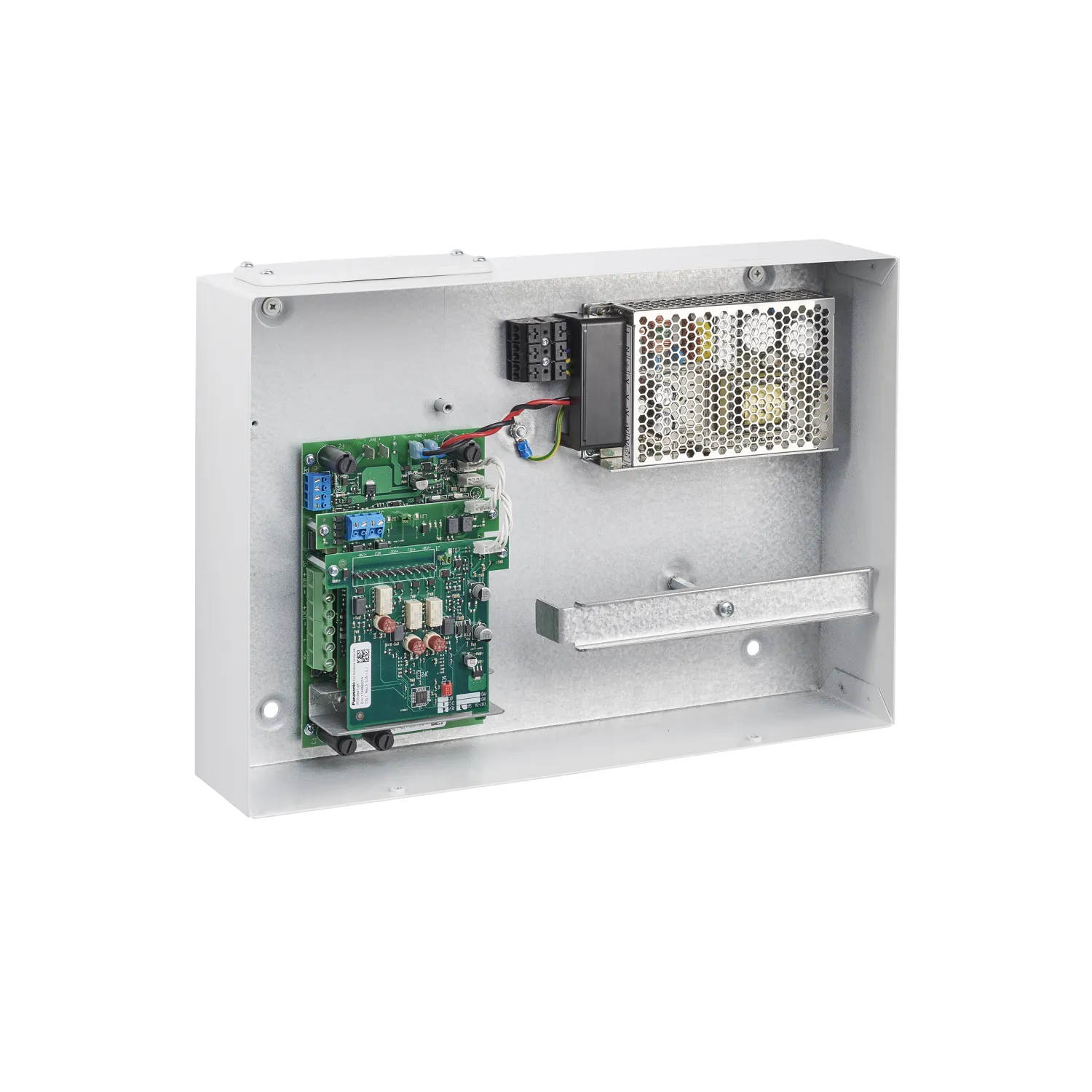

Panasonic 4466 on osoitteellinen ulkoinen teholähde laitteille, jotka tarvitsevat akkuvarmennetun 24 V DC -syötön. Teholähde koostuu hakkuriteholähteestä ja latauskortista ja se kytketään COM-silmukkaan, jolloin paloilmoitinkeskus valvoo verkkosyöttöä, akkuja, akkupiirin sisäistä resistanssia ja laturia. Teholähteessä on sisäänrakennettu oikosulkuerotin ja se on tarkoitettu kuiviin sisätiloihin.
Teholähteessä on kaksi 24 V DC -lähtöä, kumpikin enintään 2 A. Jatkuva kokonaisvirta on latausvirtatilan mukaan 3,0 A tai 1,5 A ja palohälytyksen aikana enintään 4 A. Kotelon sisään mahtuu kaksi 12 V:n / 7,2 Ah:n lyijyakkua; suuremmat, enintään 42 Ah:n akut sijoitetaan erilliseen akkukaappiin 5014. Latauskortille voidaan asentaa enintään kaksi laajennuskorttia: jännitelähtökortti 4464 tai silmukkatoistin 4585. /OK-lähtö ilmoittaa verkkovian esimerkiksi yksikön 3364 palo-ovitoiminnolle.
Asennus ja yhteensopivuus
- Seinäasennus kaapeliläpivientilevy ylöspäin; paino akkujen kanssa noin 10 kg, ruuvit eivät sisälly toimitukseen
- Verkkosyöttö 230 V AC suojamaadoituksella, kaikkinapainen erotuslaite rakennuksen asennukseen
- Varaa kolme silmukkaosoitetta (teholähde + kaksi laajennuskorttia); automaattinen tai käsin tehtävä osoitteenasetus työkalulla 4414/4414E
- Advanced-tila: EBL512 G3 V ≥ 2.5, EBLOne V ≥ 3.3; NORMAL-tila EBL512 G3 ja EBL128 (tyyppinä 3366)
Tekniset tiedot
- Tuotekoodi
- 41270
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › I/O-yksiköt
- Paino
- 4,66 kg (akkujen kanssa 9,66 kg)
- Mitat
- 298 × 424 × 95 mm
- IP-luokitus
- IP30
- Käyttölämpötila
- −5…+40 °C
- Käyttöjännite
- 230 V AC (195–253 V AC); silmukka 12–30 V DC
- EN 54 -hyväksyntä
- EN 54-4, EN 54-17, EN 54-18
- VdS-hyväksyntä
- G219025
- CPR
- 0786-CPR-21627
- Varastointilämpötila
- −20…+70 °C
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Väri
- Vaaleanharmaa (NCS S1500-N)
- Materiaali
- Metallikotelo
- Virrankulutus (lepo)
- Silmukasta ≤ 6 mA
- Lähdöt
- 2 × 24 V DC, kukin enintään 2,0 A; jatkuva yhteensä 3,0 A tai 1,5 A, hälytyksessä 4 A
- Akku
- 2 × 12 V 7,2 Ah kotelossa, ulkoisessa kaapissa 5014 enintään 42 Ah
- Osoitealue
- 001–253 (varaa 3 osoitetta)
- Oikosulkuerotin
- Sisäänrakennettu
- Yhteensopivuus
- EBL512 G3, EBL128, EBLOne V ≥ 3.3
- Asennustapa
- Seinäasennus, kuivat sisätilat
- Standardit
- EN 55032 luokka A, EN 50130-4, EN 62368-1 (LVD), EN IEC 63000 (RoHS)
