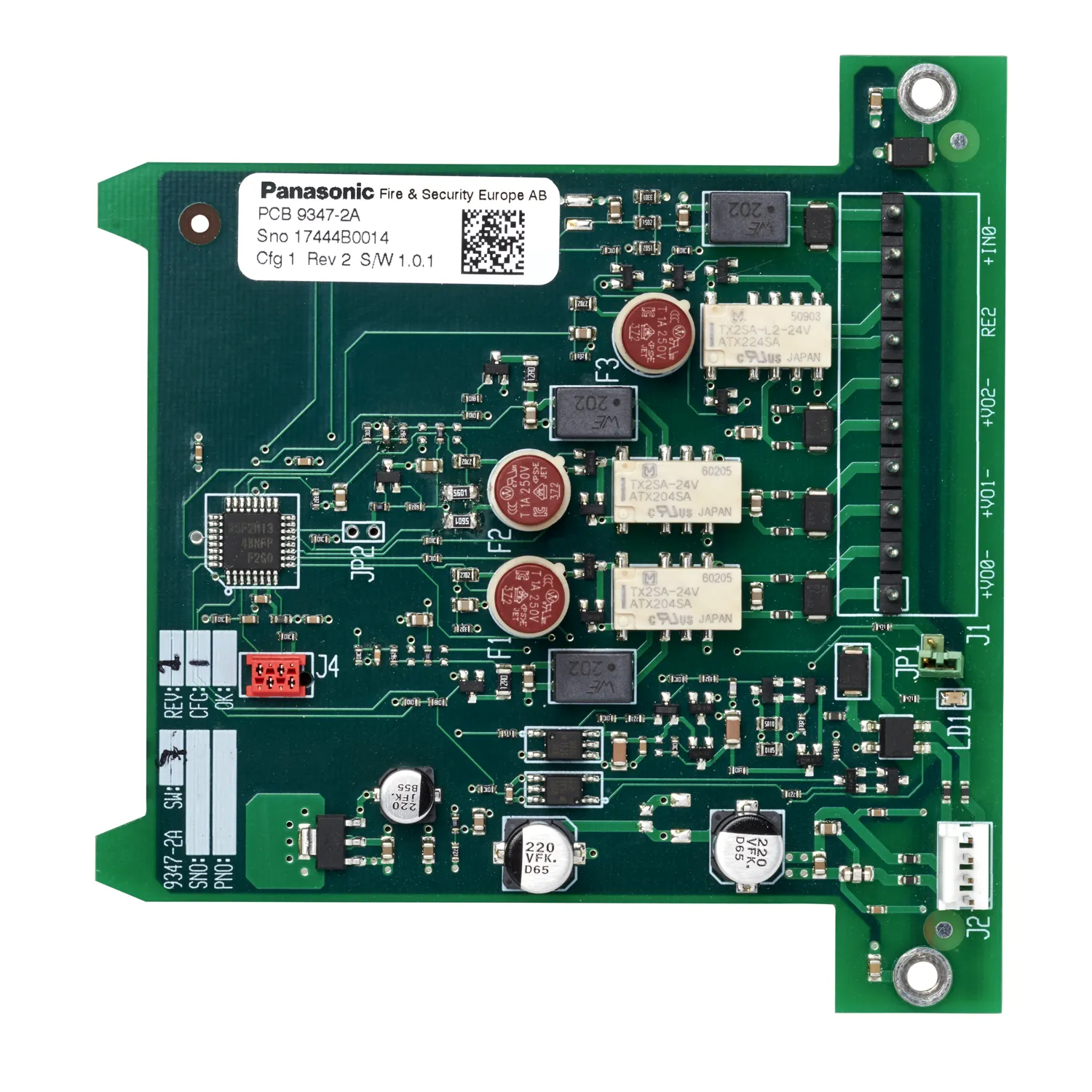

Panasonic 4464 kahden jännitelähdön laajennuskortti
Tuotekoodi 41271
Osoitteellinen laajennuskortti teholähteeseen 4466: kaksi valvottua 24 V DC -lähtöä hälytinlaitteille, lähtö palo-ovien sulkemiseen ja yleistulo. Kortti osoitteistetaan automaattisesti.
- Asennetaan teholähteen 4466 sisään, enintään 2 korttia
- 2 valvottua 24 V DC -lähtöä hälytinlaitteille (EN 54-13)
- Palo-ovilähtö VO2 ja rinnakkainen relekosketin RE2
- Yleistulo esim. palo-oven sulkeutumisen valvontaan
- Automaattinen osoitteenasetus teholähteen 4466 kautta
- Hyväksytty EN 54-18 ja VdS (G219025)
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 4464 on osoitteellinen kahden jännitelähdön laajennuskortti, joka asennetaan ulkoisen teholähteen 4466 sisään. Kortti saa 24 V DC -syötön teholähteestä ja se on suojattu silmukan oikosululta teholähteen oikosulkuerottimella. Yhteen teholähteeseen voidaan asentaa enintään kaksi laajennuskorttia.
Lähdöt VO0 ja VO1 ovat ohjelmoitavia 24 V DC -lähtöjä hälytinlaitteille. Valvottuina ne tunnistavat oikosulun ja katkoksen EN 54-13:n mukaisesti, kun linjan päähän asennetaan päätelaite 4472; kalibrointia ei tarvita. Lähtö VO2 on tarkoitettu palo-ovien sulkemiseen: sitä ohjataan ohjauslausekkeella ja se katkaisee jännitteen noin 30 sekunnin kuluttua verkkovian tai silmukkayhteyden katkeamisen jälkeen. Samaan aikaan ohjautuu relekosketin RE2 (2 A 30 V DC). Yleistulo IN0 voi valvoa esimerkiksi palo-oven sulkeutumista. Kukin lähtö on enintään 1 A, yhteensä enintään 2 A; yksinkertaistetulla 10 kΩ:n valvonnalla lähtö voi olla 2 A, mutta tällöin EN 54-13 ei täyty.
Asennus ja yhteensopivuus
- Kiinnitetään latauskorttiin 4467 teholähteen 4466 sisällä; ruuvit mukana
- Osoite saadaan automaattisesti: teholähteen osoite +1 tai +2
- Advanced-tila: EBL512 G3 ja EBL128 V ≥ 2.5
- Johdinkoko Ø 0,65–1,6 mm (0,33–2 mm²)
Tekniset tiedot
- Tuotekoodi
- 41271
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › I/O-yksiköt
- Mitat
- 108 × 114 × 15 mm
- Käyttöjännite
- 24 V DC teholähteestä 4466 (16–30 V DC); silmukka 12–30 V DC
- Paino
- 59 g
- Käyttölämpötila
- −5…+40 °C
- EN 54 -hyväksyntä
- EN 54-18
- VdS-hyväksyntä
- G219025
- CPR
- 0786-CPR-21627
- Varastointilämpötila
- −20…+70 °C
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Materiaali
- Polykarbonaatti
- Virrankulutus (lepo)
- ≤ 15 mA (24 V), silmukasta < 6 mA
- Lähdöt
- VO0 ja VO1 valvottuja, VO2 palo-oville; kukin enintään 1 A, yhteensä 2 A; RE2 2 A 30 V DC
- Tulot
- 1 yleistulo, valvonta 10 kΩ päätevastuksella
- Osoitealue
- 001–253 (automaattinen)
- Oikosulkuerotin
- Ei (erotin teholähteessä 4466)
- Yhteensopivuus
- EBL512 G3, EBL128 V ≥ 2.5
- Asennustapa
- Laajennuskortti teholähteeseen 4466
- Standardit
- EN 55032, EN 50130-4, EN IEC 63000 (RoHS)
