Panasonic

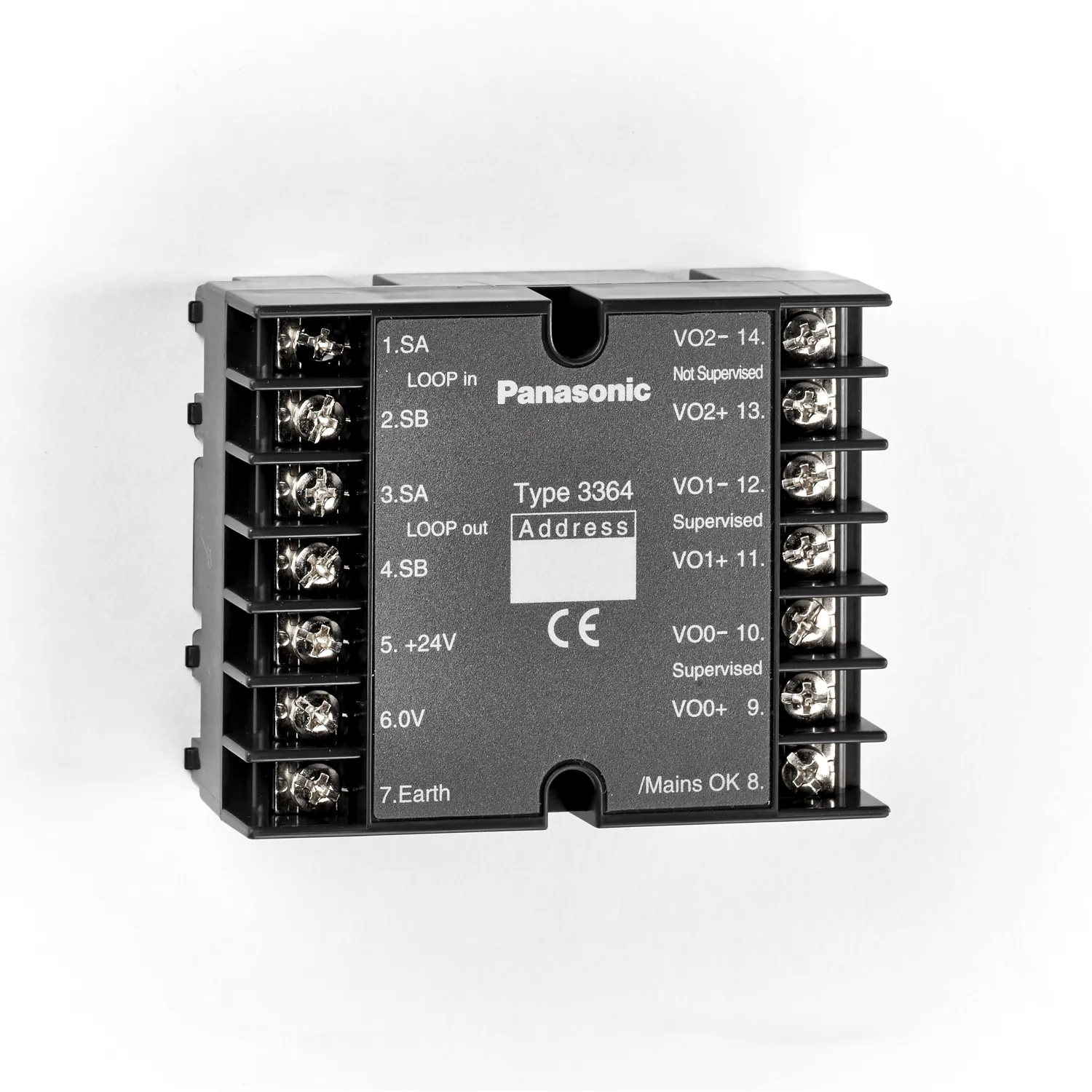

Panasonic 3364 I/O-yksikkö, valvotut 24 V:n lähdöt
Tuotekoodi 41370
Osoitteellinen jänniteohjausyksikkö, jossa on kaksi valvottua 24 V DC -lähtöä hälytinlaitteille ja yksi lähtö palo-ovien sulkemiseen. Kytketään COM-silmukkaan ja ulkoiseen 24 V -syöttöön.
- Kaksi ohjelmoitavaa, valvottua 24 V DC -lähtöä hälytinlaitteille
- Erillinen 24 V DC -lähtö palo-ovien pitomagneeteille
- Ovilähtö katkeaa noin 30 s verkko- tai silmukkavian jälkeen
- Lähdöt enintään 1 A jatkuvasti
- Hyväksytty EN 54-18, CPR 0786-CPR-21201
- DIN-kiskoasennus lisävarusteella 3363
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 3364 on osoitteellinen kahden valvotun jännitelähdön yksikkö Panasonicin EBL-paloilmoitinkeskuksiin. Yksikkö kytketään COM-silmukkaan ja lähtöjen käyttöjännite otetaan ulkoisesta 24 V DC -teholähteestä. Se sopii esimerkiksi sireenien ja vilkkuvalojen ohjaukseen sekä palo-ovien pitomagneettien vapautukseen kuivissa sisätiloissa.
Yksikössä on kolme lähtöä. VO0 ja VO1 ovat ohjelmoitavia ja valvottuja 24 V DC -lähtöjä hälytinlaitteille. Linjan valvonta perustuu 470 nF:n kondensaattoreihin ja arvo kalibroidaan keskuksen valikosta; katkos, oikosulku tai poikkeama kalibroidusta arvosta ilmoitetaan vikana. VO2 on valvomaton lähtö palo-ovien sulkemiseen. Sitä ohjataan ohjauslausekkeella ja lisäksi se katkaisee jännitteen noin 30 sekunnin kuluttua, jos /Mains OK -tulo ilmoittaa verkkovian tai COM-silmukan tiedonsiirto katkeaa. Lähdöt ohjelmoidaan EBLWin-ohjelmalla.
Asennus ja yhteensopivuus
- Osoite 001–253 asetetaan osoitteenasetustyökalulla 4414
- Yhteensopiva EBL512 G3:n, EBL128:n ja EBL512:n (V ≥ 2.2) kanssa
- Seinä- tai kattoasennus, suojakannessa 10 kaapeliläpivientiä
- DIN-kiskoasennus sovitinsarjalla 3363
- Jokaista valvontakondensaattoria kohden tarvitaan päätelaite 5098
- Johdinkoko Ø 0,6–1,6 mm (0,28–2 mm²)
Tekniset tiedot
- Tuotekoodi
- 41370
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › I/O-yksiköt
- Paino
- 110 g (suojakannen kanssa 155 g)
- Mitat
- 90 × 70 × 32 mm (suojakannen kanssa 129 × 73 × 45 mm)
- Käyttöjännite
- 12–30 V DC silmukasta (nimellinen 24 V DC); ulkoinen syöttö 18–30 V DC
- Käyttölämpötila
- −10…+55 °C
- EN 54 -hyväksyntä
- EN 54-18
- CPR
- 0786-CPR-21201
- Varastointilämpötila
- −20…+60 °C
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Väri
- Tummanharmaa
- Materiaali
- Paloturvallinen ABS ja polykarbonaatti
- IP-luokitus
- IP54
- Virrankulutus (lepo)
- < 6 mA
- Virrankulutus (hälytys)
- < 6 mA
- Lähdöt
- VO0 ja VO1 valvottuja, VO2 valvomaton; kukin enintään 1 A (10 ms 1,4 A)
- Osoitealue
- 001–253
- Oikosulkuerotin
- Ei
- Asennustapa
- Pinta-asennus seinään tai kattoon, DIN-kisko lisävarusteella 3363
- Standardit
- EN 61000-6-3, EN 50130-4, EN IEC 63000 (RoHS)
