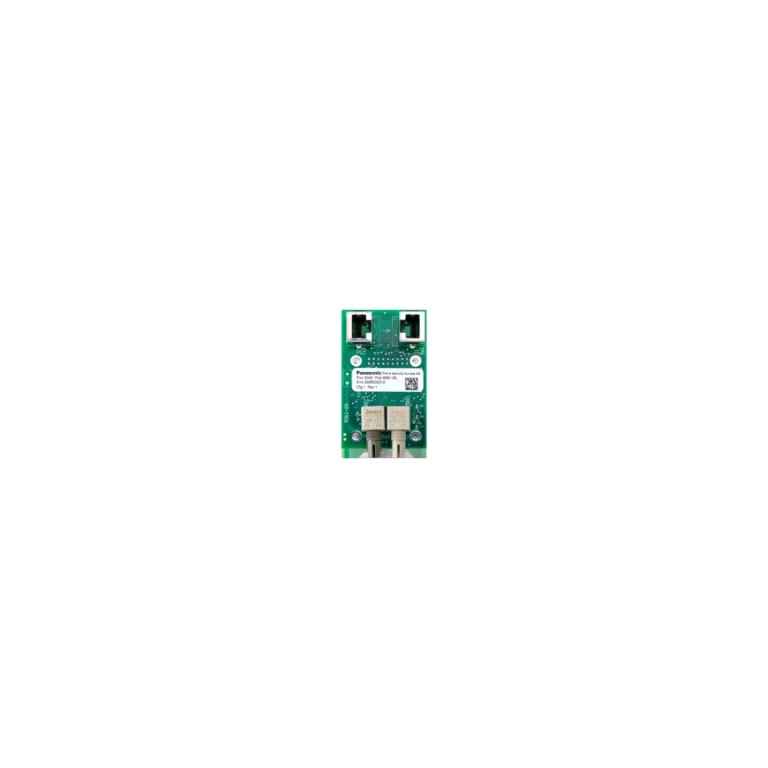

Panasonic 5040 EBL512 G3 -liikennöinti­kortti

Tuotekuvaus

Panasonic 5040 on verkkokortti, jolla EBL512 G3 -paloilmoitinkeskukset liitetään toisiinsa EBL Ring -verkoksi. Verkkoon voidaan liittää enintään 30 keskusta ja se edellyttää keskusohjelmistoa 3.0 tai uudempaa. Verkko muodostuu kahdesta vastakkaisiin suuntiin kiertävästä renkaasta: viesti kulkee keskukselta toiselle ja kun lähettäjä saa oman viestinsä takaisin, se on välittynyt koko verkkoon.

Kahdennetussa verkossa keskukseen asennetaan kaksi korttia emokortin paikkoihin 0 ja 1. Ensisijainen verkko on normaalisti käytössä ja vian (katkos tai oikosulku) sattuessa liikenne siirtyy automaattisesti toissijaiseen verkkoon. Jos kahdennusta ei tarvita, ohjelmistoversiosta 3.2 alkaen voidaan käyttää yhtä korttia paikassa 0 – tällöin on varmistettava, ettei ratkaisu ole ristiriidassa EN 54:n kanssa.

Kaapelointi

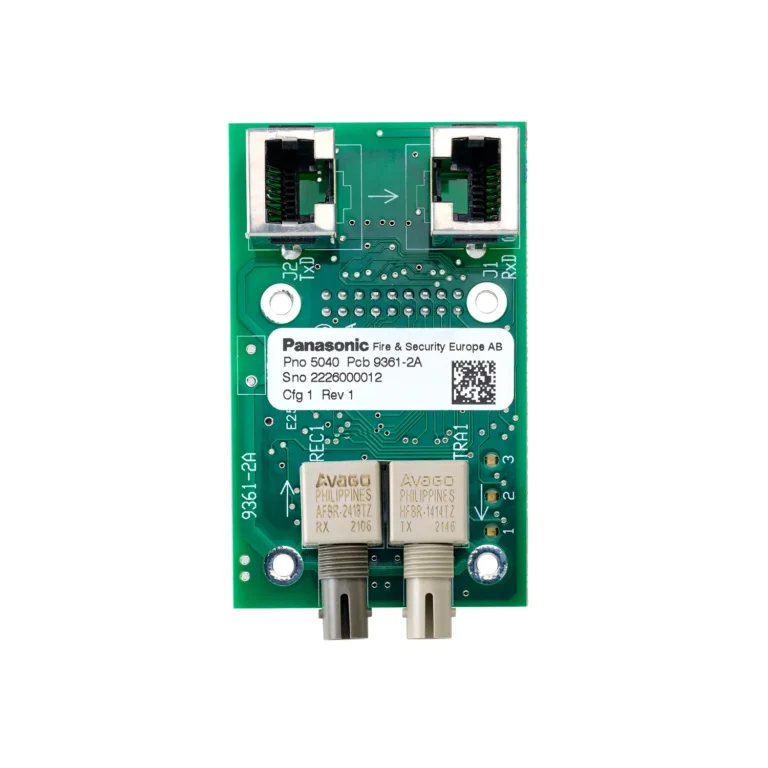

Kortissa on RJ45-liittimet kuparikaapelille ja ST-liittimet monimuotokuidulle. Saman renkaan eri osissa voi käyttää eri kaapelityyppejä, mutta yhdessä segmentissä vain yhtä. Suurimmat segmenttipituudet: FTP CAT 5e tai parempi 1 000 m, OM1-kuitu 62,5/125 µm 1 500 m ja OM2-kuitu 50/125 µm 550 m. Yksimuotokuidulla voidaan päästä kymmenien kilometrien etäisyyksiin erillisillä kuitumuuntimilla ja myös olemassa olevaa TLON-kaapelia voidaan hyödyntää, jos siitä saadaan muodostettua rengas.

Asennus ja käyttöönotto

Kortti kiinnitetään emokortin neljään välikkeeseen; mukana toimitetaan O-rengas ja ferriitti. Verkon asetukset, kuten keskusnumerot ja keskusten järjestys renkaassa, tehdään EBLWinillä. Kortin kolme merkkivaloa ilmaisevat vastaanoton, lähetyksen ja vian.
