Panasonic 5000SPFI EBL512 G3, 4 silmukkaa, 512 hälytyspistettä
Tuotekoodi 41030
Osoitteellinen EBL512 G3 -paloilmoitinkeskus neljällä COM-silmukalla ja enintään 512 hälytyspisteellä. Keskuksessa on palokunnan käyttöpaneeli ja sen voi liittää keskusten väliseen verkkoon.
- 4 COM-silmukkaa, kukin enintään 253 osoitetta
- Enintään 1 012 osoitetta, joista enintään 512 hälytyspistettä
- Alisilmukat: enintään 4 per COM-silmukka (yhteensä 16)
- Rengasverkko jopa 30 keskukselle kuparilla tai kuidulla
- EN 54-2 ja EN 54-4, CPR 0402-CPR-C500143 / C500142
- Akkutila 2 × 12 V, 17–28 Ah; ulkoisesti enintään 65 Ah
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus

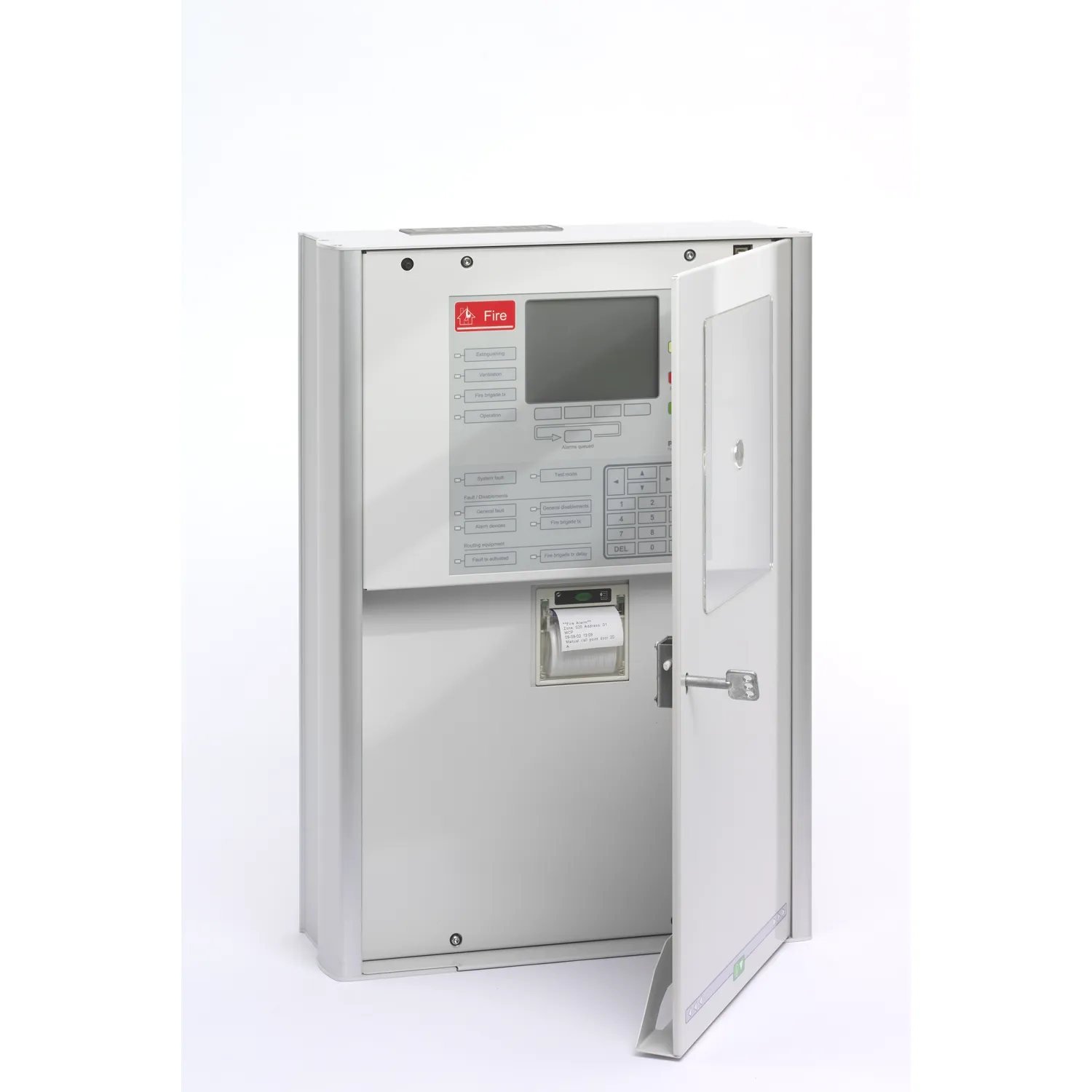

Panasonic EBL512 G3 5000 on osoitteellinen paloilmoitinkeskus, johon hälytyspisteet ja muut silmukkalaitteet liitetään neljällä COM-silmukalla. Keskus näyttää palo- ja vikailmoitukset palokunnan käyttöpaneelissa ja graafisella näytöllä ja sitä käytetään ohjauspaneelin näppäimistöltä. Keskus täyttää standardit EN 54-2 ja EN 54-4.
Kapasiteetti ja liitännät
Keskukseen voi liittää yhteensä 1 012 COM-silmukkayksikköä (osoitetta), joista enintään 512 voi olla hälytyspisteitä; loput osoitteet ovat käytettävissä esimerkiksi hälyttimille, I/O-yksiköille sekä turva- ja poistumisreittivalaisimille. Kullekin COM-silmukalle mahtuu 253 osoitetta ja silmukkaan voi liittää enintään 128 oikosulkuerotinta. Jokaisella COM-silmukalla voi olla enintään neljä alisilmukkaa. Emokortilla on neljä ohjelmoitavaa, valvottua 24 V -jännitelähtöä (S0–S3), kaksi ohjelmoitavaa relelähtöä (R0–R1), neljä ohjelmoitavaa tuloa (I0–I3) sekä vaihtokosketinlähdöt palo- ja vikasiirtoa varten.
Verkko ja käyttöönotto
Useampi keskus liitetään toisiinsa verkkokortilla 5040 (EBL-rengasverkko, jopa 30 keskusta, kupari RS-422 tai kuitu) tai TLON-liitäntäkortilla 5090. Ohjelmointi tehdään EBLWin-ohjelmalla keskuksen USB-liitännän kautta ja RS-232-liitäntään voi liittää web-palvelimen tai yhdyskäytävän.
Asennus
Keskus on tarkoitettu kuiviin sisätiloihin (−5…+40 °C, IP30). Varavirtana käytetään kahta 12 V:n VRLA-akkua (17–65 Ah); yli 28 Ah:n akut sijoitetaan keskuksen ulkopuolelle enintään 2 metrin kaapelilla. Kaappi voidaan kiinnittää seinälle tai 19" telineeseen asennuslevyllä 5020.
Tekniset tiedot
- Tuotekoodi
- 41030
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Keskuslaitteet
- COM-silmukka
- 4
- Alisilmukat
- Enintään 4 per COM-silmukka (yhteensä 16)
- Ohjelmoitava jännitelähtö
- 4 (S0–S3), 24 V DC, valvottu, ≤ 0,5 A
- Relelähtö
- 2 ohjelmoitavaa (R0–R1), NO/NC, 2 A / 30 V DC; lisäksi palo- ja vikasiirron vaihtokoskettimet
- Valvottu tulo
- 4 ohjelmoitavaa (I0–I3)
- Jännitelähtö
- 6
- Paino
- 23,1 kg (ilman tulostinta ja akkuja)
- Mitat
- 628 × 438 × 187 mm (K × L × S)
- Akku
- 2 × 12 V VRLA, 17–28 Ah keskuksen sisään; ulkoisessa akkukotelossa enintään 2 × 65 Ah
- IP-luokitus
- IP30
- Käyttölämpötila
- −5…+40 °C (vain sisätiloihin)
- EN 54 -hyväksyntä
- EN 54-2, EN 54-4, EN 54-13
- CPR
- 0402-CPR-C500143, 0402-CPR-C500142
- Kapasiteetti
- Enintään 1 012 osoitetta, joista enintään 512 hälytyspistettä; 253 osoitetta / COM-silmukka
- Oikosulkuerottimet
- Enintään 128 per COM-silmukka
- COM-silmukkavirta
- Enintään 350 mA / COM-silmukka, silmukkajännite 25,0 V ±1,5 V
- Käyttöjännite
- 230 V AC (195–253 V), 50 Hz; järjestelmäjännite 24 V DC
- Materiaali
- Metallikotelo, alumiini-sinkkipinnoite AZ150
- Väri
- Vaaleanharmaa (NCS S 1500-N) ja alumiini
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- VdS-hyväksyntä
- G210058
- Liitäntä
- USB (B) EBLWin-ohjelmointiin; RS-232 web-palvelimelle/yhdyskäytävälle
- Verkko
- EBL-rengasverkko (5040) enintään 30 keskusta tai TLON (5090)
- Standardit
- EN 54-2, EN 54-4; EMC EN 55032 (luokka A), EN 50130-4; LVD EN IEC 62368-1
Dokumentit
Valmistajan alkuperäiset dokumentit (PDF).
Tekninen kuvaus
Käyttöohjeet
Suunnitteluohjeet
Sertifikaatit ja vakuutukset
- VdS-järjestelmähyväksyntä, nro S 214004
- VdS-hyväksyntä, nro G 210058
- CNBOP-PIB-käyttöhyväksyntä (Puola), nro 5011/2023
- CPR-sertifikaatti (suoritustason pysyvyys), nro 0786-CPR-20982
- CPR-sertifikaatti (suoritustason pysyvyys), nro 0402-CPR-C500142
- CPR-sertifikaatti (suoritustason pysyvyys), nro 0402-CPR-C500143
- EU-vaatimustenmukaisuusvakuutus, nro D09-MFST-290-09
- Suoritustasoilmoitus (DoP), nro D09-MFST-P290-06
