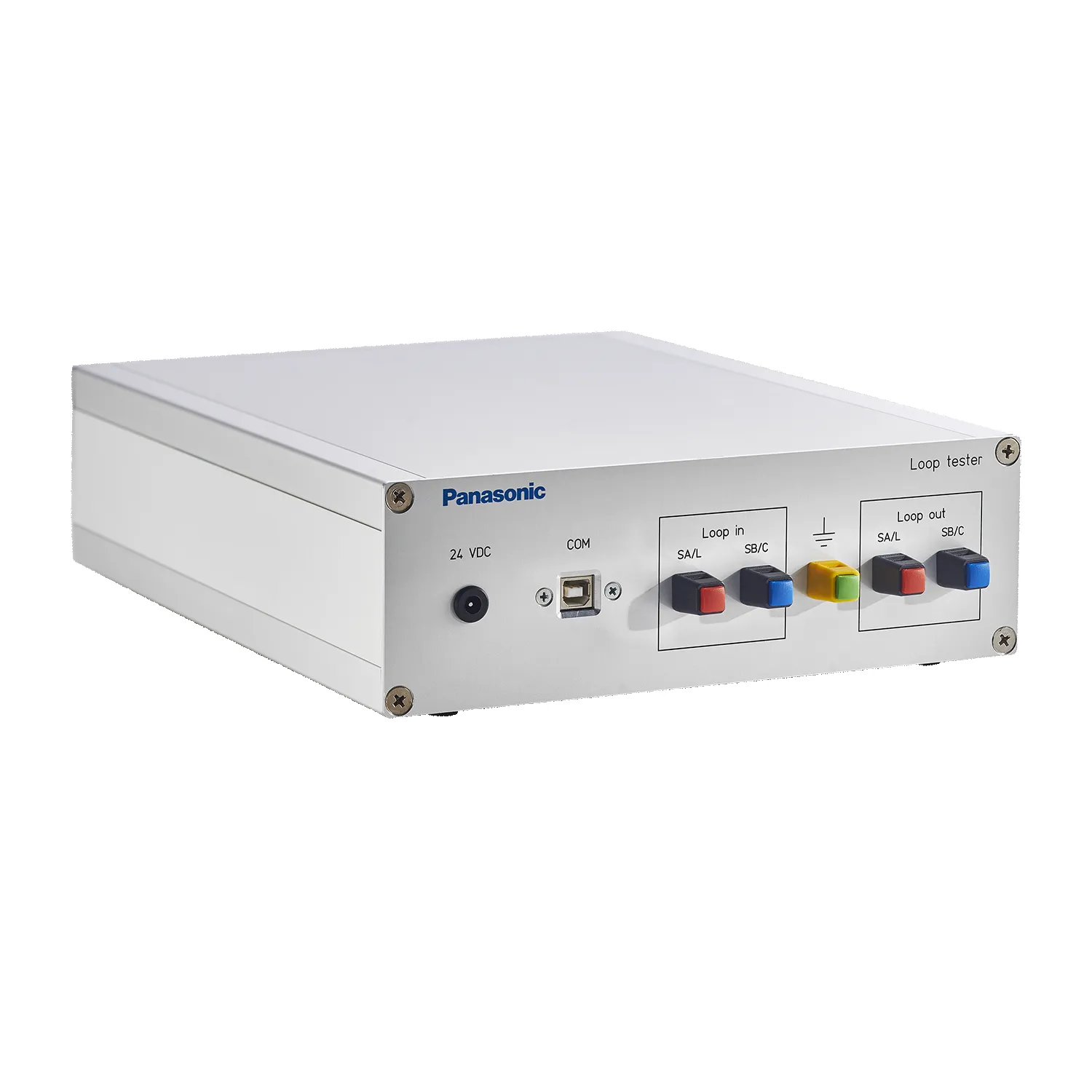

Panasonic 1105 silmukkatesteri
Tuotekoodi 41040
Silmukkatesteri COM-silmukan testaukseen, vianetsintään ja käyttöönottoon ennen paloilmoitinkeskuksen asennusta. Liitetään silmukan ja tietokoneen väliin, käyttö EBLWinillä.
- Silmukan kaapeloinnin ja laitteiden tarkastus ennen keskuksen asennusta
- Automaattinen osoitteenasetus EBLWinin ohjatulla toiminnolla
- Havaitsee katkoksen, oikosulun, L/C-sekaannuksen ja kaksoisosoitteet
- Allekirjoitettava PDF-raportti silmukan dokumentointiin
- Skannatusta silmukasta suoraan SSD-konfiguraatio
- 24 V DC -virtalähde mukana
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 1105 Loop Tester on silmukkatesteri COM-silmukan testaukseen, vianetsintään ja käyttöönottoon ennen kuin paloilmoitinkeskus on asennettu. Testeri liitetään COM-silmukan ja tietokoneen väliin ja sillä voi nopeasti varmistaa kaapeloinnin ja silmukkalaitteet jo asennusvaiheessa. Tämä on hyödyllistä esimerkiksi silloin, kun asennuksen tekee aliurakoitsija.
EBLWinin Scan loop -toiminto löytää kaikki silmukkaan kytketyt laitteet laajennuskortteja lukuun ottamatta ja näyttää silmukan graafisesti ja listana. Testeri havaitsee katkoksen, oikosulun, L/C-johtimien sekaannuksen ja kaksoisosoitteet. Skannatusta silmukasta voi tallentaa XML-tiedoston, luoda siitä suoraan SSD-konfiguraation sekä tulostaa PDF-raportin, joka sisältää laitteiden virrankulutuksen, teknisen numeron, järjestysnumeron ja sarjanumeron. Raportti allekirjoitetaan ja liitetään luovutusaineistoon.
Testeri voi myös asettaa silmukkalaitteiden osoitteet automaattisesti. EBLWinin versiosta 2.10.0 lähtien ohjattu 1105-toiminto opastaa silmukan skannauksen ja osoitteenasetuksen läpi. Erottimelliset laitteet saavat osoitteet 1–128 ja erottimettomat 129–248.
Käyttö
Testeri maadoitetaan lähimpään suojamaadoituspisteeseen, kytketään COM-silmukkaan ja 24 V:n virtalähteeseen sekä USB-kaapelilla tietokoneeseen. EBLWiniin kirjautumiseen tarvitaan EBLWin-avain 5094.
Tekniset tiedot
- Tuotekoodi
- 41040
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Keskuslaitteet
- Paino
- 2240 g
- Mitat
- 290 × 235 × 75 mm
- Käyttölämpötila
- 0…+40 °C
- Käyttöjännite
- 24 V DC (sallittu 23,5–24,5 V DC), verkkolaite mukana
- Virrankulutus
- 80–700 mA
- COM-silmukka
- 24 V DC, enintään 350 mA
- Liitäntä
- USB (PC), COM-silmukka sisään/ulos, maadoitus
- Osoitealue
- 001–253
- Oikosulkuerotin
- Kyllä
- Materiaali
- Alumiinikotelo
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Standardit
- EN 61000-6-3, EN 61000-6-1, EN 50581
