Panasonic 5001SPFI EBL512 G3, 4 silmukkaa, näytötön

Tuotekuvaus

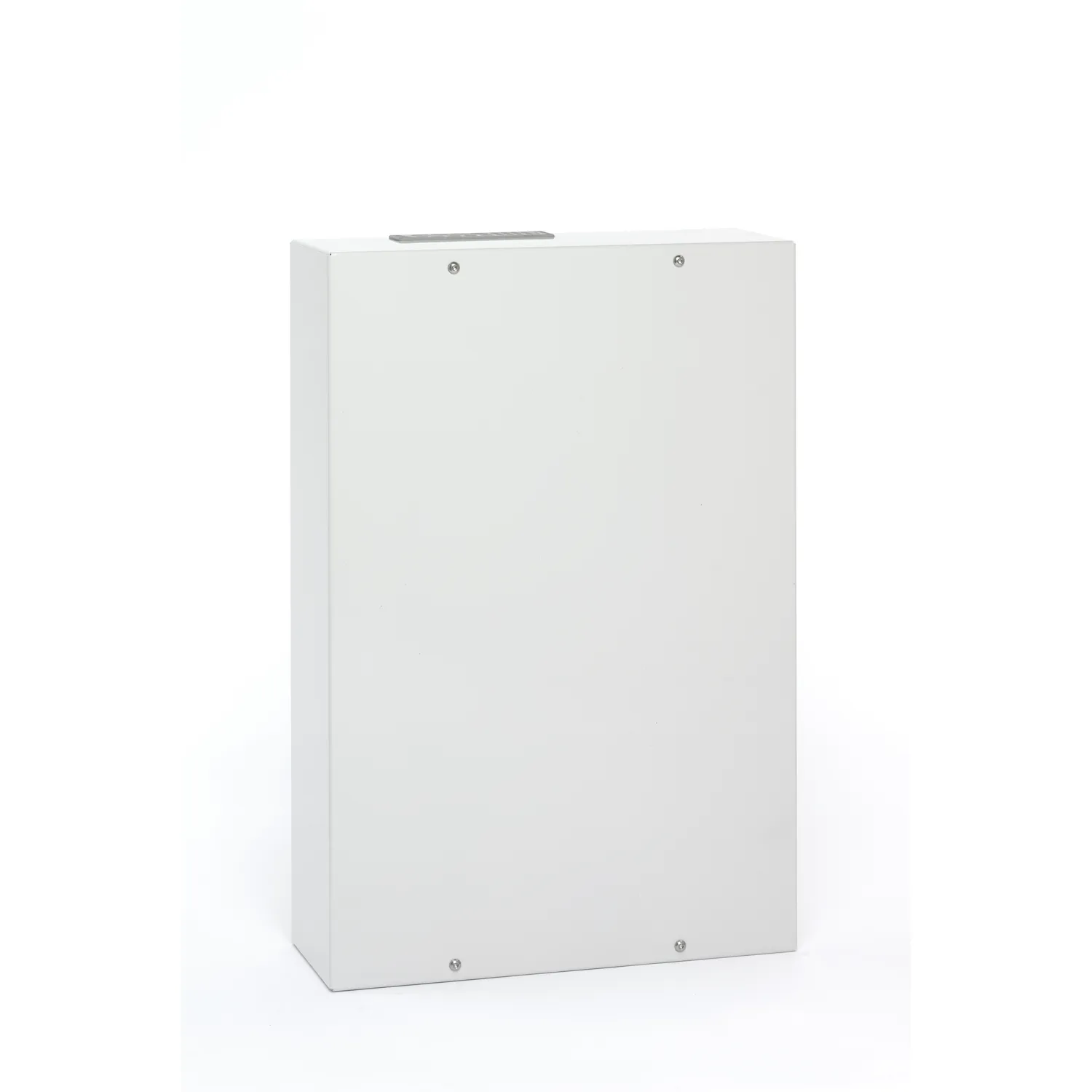

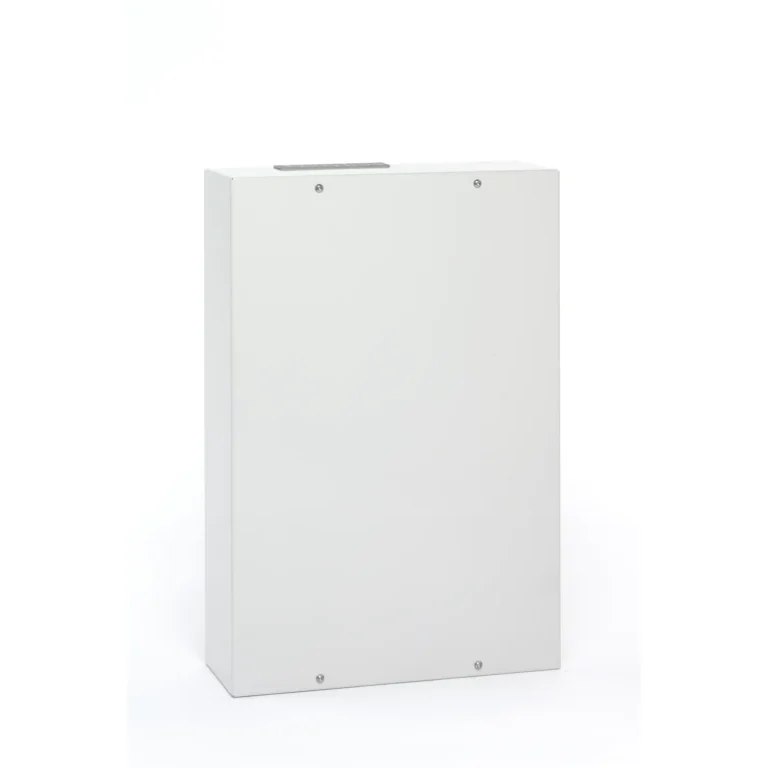

Panasonic EBL512 G3 5001 on älykäs, analoginen osoitteellinen paloilmoitinkeskus ilman etupaneelia, näyttöä ja ovea. Näytöntä keskusta käytetään hajautetuissa järjestelmissä niissä rakennuksen osissa, joissa keskuksen paikallista käyttöä ei tarvita. Se ei toimi itsenäisesti, vaan liitetään verkolla järjestelmään, jossa on vähintään yksi näytöllinen EBL512 G3 5000 -keskus.

Keskuksessa on neljä COM-silmukkaa, joihin kuhunkin voi liittää enintään 253 silmukkalaitetta. Keskus voidaan konfiguroida 128, 256 tai 512 hälytyspisteelle ja kaikkiaan osoitteita on käytettävissä 1 012. Silmukkavirta on enintään 350 mA ja kukin silmukka voidaan jatkaa neljällä alisilmukalla silmukan toistimen 4585 avulla. Oikosulkuerottimia voi olla enintään 128 silmukkaa kohden. Keskuksessa on lisäksi neljä ohjelmoitavaa valvottua jännitelähtöä, kaksi ohjelmoitavaa relelähtöä, neljä ohjelmoitavaa tuloa sekä relelähdöt palo- ja vikasiirrolle.

Verkko ja asennus

Keskukset liitetään toisiinsa verkkokortilla 5040 (EBL Ring -verkko) tai TLON-liikennöintikortilla 5090. Samaan verkkoon voi kytkeä enintään 30 keskusta ja verkko voidaan toteuttaa kahdennettuna kupari- tai kuitukaapelilla. Keskus asennetaan seinälle; saatavilla on myös asennuslevyt 19 tuuman telineeseen (5020) ja palavalle alustalle (5021). Keskuksen sisään mahtuu kaksi 12 V:n 17–28 Ah:n akkua, suuremmat akut (enintään 65 Ah) sijoitetaan keskuksen ulkopuolelle. Akut eivät sisälly toimitukseen. Keskus on tarkoitettu kuiviin sisätiloihin.
