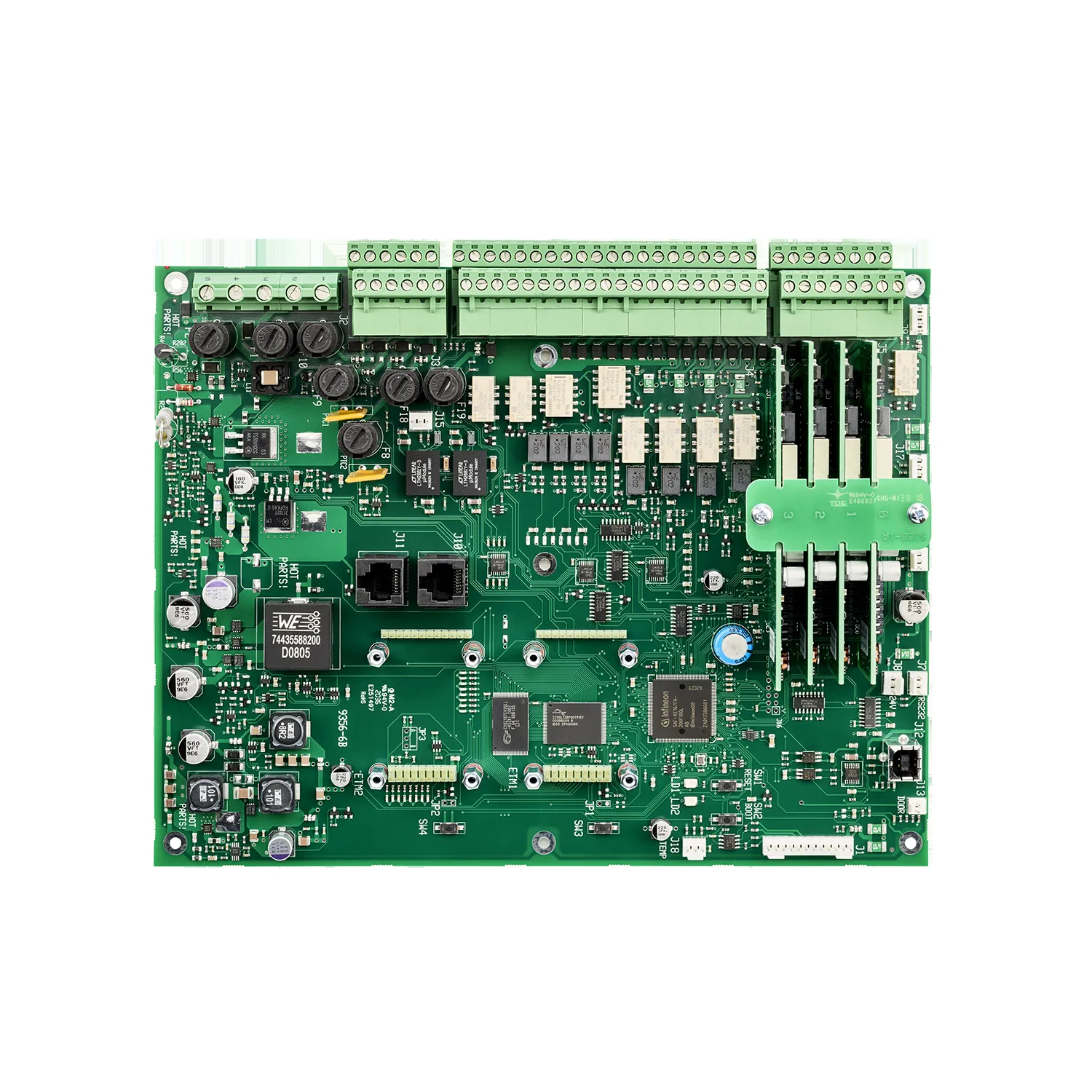

Panasonic 5012 emokortti EBL512 G3 -keskuksiin 5000S/5001S

Tuotekoodi 42623

Emokortti Panasonic EBL512 G3 -paloilmoitinkeskuksiin 5000S ja 5001S. Kortti ohjaa keskusta ja siihen liitetään COM-silmukat, ohjelmoitavat lähdöt ja tulot, siirtolaitteet, verkkokortit sekä akut.

Varaosa EBL512 G3 -keskuksiin 5000S, 5000SPRT ja 5001S
Paikat neljälle COM-silmukkakortille 5017
Neljä valvottua 24 V -lähtöä, kaksi relelähtöä ja neljä ohjelmoitavaa tuloa
Relelähdöt palo- ja vikasiirrolle
Paikat verkkokorteille 5040 tai TLON-korteille 5090
Hoitaa varavoima-akkujen latauksen

Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.

Tarjous tai tuotevalinta? Myynti040 668 7641 myynti@pap.fi

Tekninen kysymys laitteesta? Tekninen tuki040 668 7643 tuki@pap.fi

Tuotekuvaus

Panasonic 5012 on EBL512 G3 -paloilmoitinkeskuksen emokortti, jota käytetään 5000S-sarjan keskuksissa (5000S, 5000SPRT ja 5001S). Kortti on keskuksen keskeinen osa: siihen liitetään COM-silmukat, ohjelmoitavat lähdöt ja tulot, siirtolaitteet, näyttöyksiköt, verkkokortit, virtalähde ja akut. Kortti on tarkoitettu varaosaksi.

Liitännät

neljä COM-silmukkaa (0–3) COM-silmukkakorteilla 5017, silmukkajännite 25,0 V ± 1,5 V ja silmukkavirta enintään 350 mA
sisäänrakennetut oikosulkuerottimet silmukan A- ja B-suuntaan
neljä valvottua 24 V DC -lähtöä S0–S3 (enintään 0,5 A) ja kaksi relelähtöä R0–R1 (2 A / 30 V DC)
neljä ohjelmoitavaa, valvottua tai valvomatonta tuloa I0–I3
vaihtokoskettimelliset relelähdöt palosiirrolle ja vikasiirrolle
RS485 ja 24 V:n syöttö näyttöyksiköille, myös varmennettuna
USB-liitäntä EBLWiniä varten ja RS232 web-palvelimelle tai yhdyskäytävälle
paikat verkkokorteille 5040 tai TLON-liitäntäkorteille 5090 sekä laajennuskorteille
akkujen lämpötila-anturin 5039 liitäntä

Virtalähde ja akut kytketään emokorttiin, joka hoitaa myös akkujen latauksen. Latausvirta on enintään 2,4 A.

Vaihto

Emokortin vaihdon jälkeen ladataan tarvittaessa ohjelmisto, päivitetään hälytyspisteiden määrä, ladataan SSD-ohjelmointi ja kalibroidaan lähdöt. TLON-verkossa tehdään lisäksi päivitys TLON Managerilla ja EBL Ring -verkossa päivitetään emokortin sarjanumero verkkoasetuksiin.

Tekniset tiedot

Tuotekoodi: 42623
Valmistaja: Panasonic
Tuoteryhmä: Paloilmoitinjärjestelmät › Keskuslaitteet
COM-silmukka: 4 (0–3), kortit 5017
Silmukkajännite: 25,0 V ± 1,5 V
COM-silmukkavirta: Enintään 350 mA
Oikosulkuerotin: Kyllä, A- ja B-suunta
Lähdöt: 4 × valvottu 24 V DC (S0–S3), enintään 0,5 A; 2 × rele (R0–R1), 2 A / 30 V DC
Tulot: 4 ohjelmoitavaa (I0–I3)
Siirtolähdöt: Palosiirto ja vikasiirto, vaihtokosketin
Liitäntä: USB (EBLWin), RS232 (web-palvelin/yhdyskäytävä), RS485 (näyttöyksiköt)
Akun latausvirta: Enintään 2,4 A
Yhteensopivuus: EBL512 G3 5000S, 5000SPRT, 5001S; näyttökortti 5015
