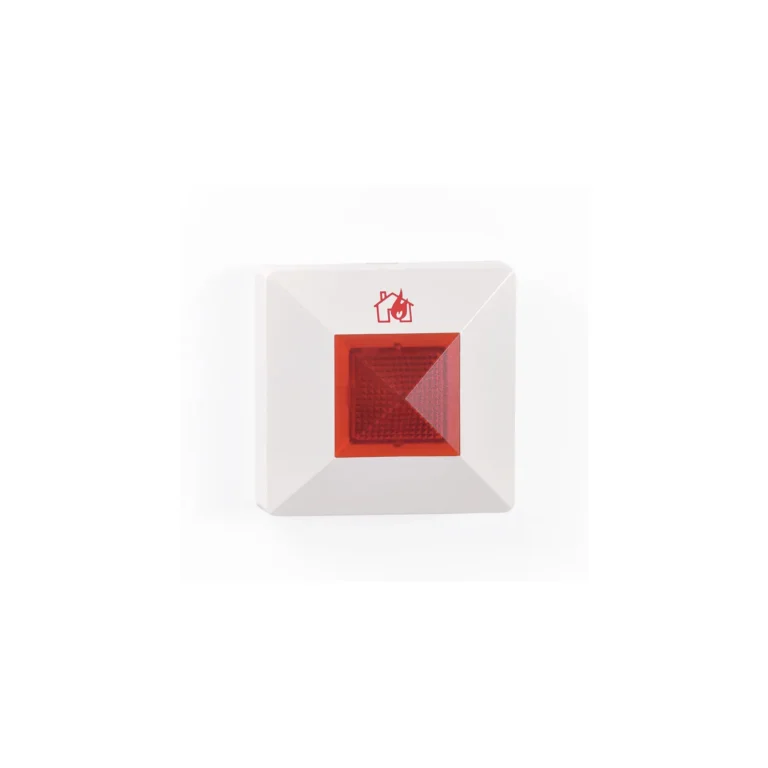

Panasonic 4418 osoitteellinen rinnakkaismerkkivalo
Tuotekoodi 41402
Osoitteellinen rinnakkaismerkkivalo, joka näyttää piilossa tai näkökentän ulkopuolella olevan ilmaisimen hälytyksen. Kytketään COM-silmukkaan suoraan tai ilmaisinkannan kautta.
- Ilmaisee piilossa olevan ilmaisimen hälytyksen
- NORMAL-tila: seuraa saman osoitteen ilmaisimen LEDiä
- Advanced-tila: LED ohjelmoitavissa ohjauslausekkeella
- Kytkentä silmukkaan tai kantoihin 4412F, 4412S, 4412J ja 4479
- Automaattinen osoitteenasetus Advanced-tilassa
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 4418 on osoitteellinen rinnakkaismerkkivalo, joka kytketään paloilmoitinjärjestelmän COM-silmukkaan. Sitä käytetään, kun ilmaisin on sijoitettu näkymättömiin tai piiloon, jolloin hälytyksen antanut ilmaisin voidaan paikantaa merkkivalosta. Merkkivalo on tarkoitettu kuiviin sisätiloihin ja asennetaan seinälle.
Merkkivalolla on kaksi toimintatilaa. NORMAL-tilassa 4418 asetetaan samaan osoitteeseen kuin ilmaisin, jota se ilmaisee, ja sen LED syttyy samaan aikaan ilmaisimen tai kannan LEDin kanssa. Tässä tilassa merkkivalo vain kuuntelee silmukan liikennettä, joten keskus ei valvo sitä. Advanced-tilassa (oletus) merkkivalolla on oma osoite ja yksi ohjelmoitava lähtö, jota ohjataan EBLWinissä ohjauslausekkeella; lähtötyypit ovat jatkuva, viivästetty ja viivästetysti palautuva. LED vilkkuu aina, kun se on aktiivinen.
Asennus ja yhteensopivuus
- Seinäasennus, ruuvit eivät sisälly toimitukseen
- Kytkentä suoraan COM-silmukkaan, kantaan 4412F tai kantaäänihälyttimeen 4479 (4-johdin), kantaan 4412S (2-johdin) tai kantoihin 4412F/4412J liitäntäkortin 4417 kautta (2-johdin)
- Automaattinen osoitteenasetus EBLWinillä ei toimi 2-johdinkytkennässä; käsin osoite asetetaan työkalulla 4414
- Advanced-tila: EBL512 G3 ja EBL128 V ≥ 2.4, EBLOne V ≥ 3.3; NORMAL-tila myös EBL512
- NORMAL-tilassa ei toimi vanhojen 23xx-ilmaisimien kanssa, paitsi 2330/2312 teknisellä osoitteella +128
- Johdinkoko Ø 0,5–1,8 mm (0,2–2,5 mm²)
Tekniset tiedot
- Tuotekoodi
- 41402
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › Hälytinlaitteet
- Mitat
- 87 × 87 × 30 mm
- Paino
- 63 g
- Käyttölämpötila
- −10…+55 °C
- Varastointilämpötila
- −25…+70 °C
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Väri
- Valkoinen
- Materiaali
- PC/ABS, linssi PMMA
- IP-luokitus
- IP42
- Käyttöjännite
- 12–30 V DC (nimellinen 24 V DC)
- Virrankulutus (lepo)
- 1,6 mA
- Virrankulutus (hälytys)
- 5,2 mA
- Valonlähde
- LED, vilkkuva
- Osoitealue
- 001–253
- Oikosulkuerotin
- Ei
- Yhteensopivuus
- EBL512 G3, EBL128, EBLOne, EBL512 (NORMAL-tila)
- Asennustapa
- Seinäasennus, kuivat sisätilat
- Johdinkoko
- Ø 0,5–1,8 mm (0,2–2,5 mm²)
- Standardit
- EN 61000-6-3, EN 50130-4, EN IEC 63000 (RoHS)
Dokumentit
Valmistajan alkuperäiset dokumentit (PDF).
Tekninen kuvaus
Sertifikaatit ja vakuutukset
