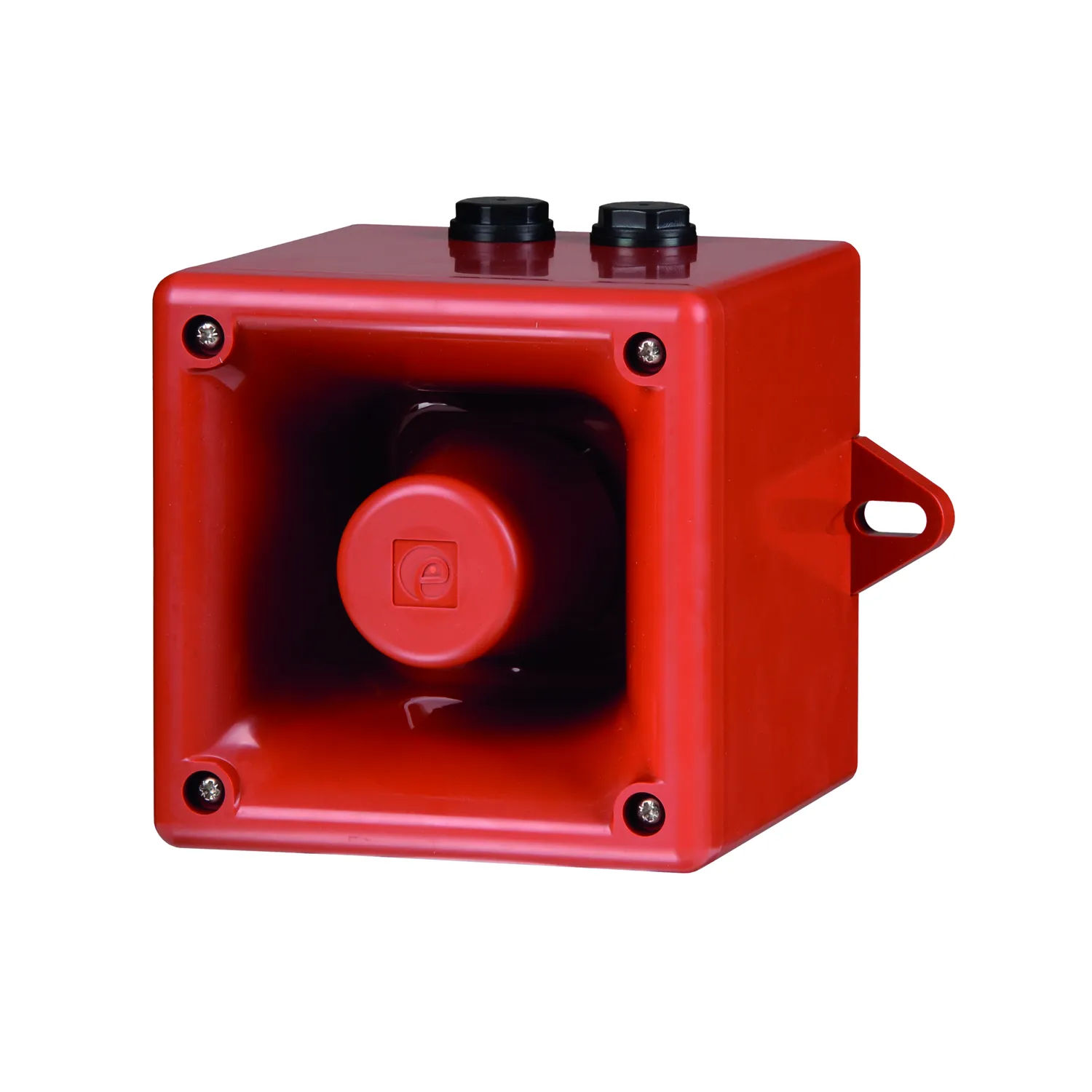

E2S IS-A105N-R äänihälytin ATEX/IECEx/FM, IP66, punainen
Tuotekoodi 42073
Luonnostaan vaaraton (Ex ia) äänihälytin räjähdysvaarallisiin tiloihin vyöhykkeelle 0. Äänenvoimakkuus 105 dB(A), 49 valittavaa äänimerkkiä ja IP66-kotelo; punainen.
- 105 dB(A) / 1 m, kuuluvuusalue 60 m (1 kHz)
- ATEX, IECEx ja FM: Ex ia IIC T4 Ga, vyöhyke 0
- 49 äänimerkkiä, 3 hälytysvaihetta, äänenvoimakkuuden säätö
- Syöttö Zener-erottimen tai galvaanisen erottimen kautta
- IP66, käyttölämpötila −40…+60 °C
- Kaksoisliittimet ketjutukseen, 2 × M20-kaapeliläpivientiä
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
E2S IS-A105N on tehokas, luonnostaan vaaraton (Ex ia) äänihälytin, joka on hyväksytty ATEX-, IECEx- ja Ex EAC -sertifikaatein vyöhykkeen 0 kohteisiin sekä FM-hyväksynnällä Class I, Division 1 ja Class I, Zone 0 -sovelluksiin. Se sopii kaikkiin luonnostaan vaarattomiin hälytyssovelluksiin, kuten paloilmoitukseen, turvajärjestelmiin ja prosessinohjaukseen. Tämä malli on punainen (RAL 3000).
Toiminta
Nimellinen äänenvoimakkuus on 105 dB(A) metrin etäisyydellä ja kuuluvuusalue noin 60 m (1 kHz). Äänimerkkejä on 49 (UKOOA/PFEER-yhteensopivat) ja kukin voidaan ohjata ulkoisesti toiseen tai kolmanteen hälytysvaiheeseen. Äänenvoimakkuutta voi säätää välillä 96–105 dB(A). Useiden hälyttimien äänet synkronoituvat automaattisesti. Tulo on suojattu ylikuormalta ja väärältä napaisuudelta.
Asennus ja syöttö
Hälytin syötetään sertifioidun Zener-erottimen tai galvaanisen erottimen kautta (16–28 V DC), jonka lähtöarvot eivät ylitä arvoja Uo 28 V, Io 93 mA ja Po 660 mW. Tyypillinen virrankulutus on 25 mA, kun syöttö on 24 V ja erotin 28 V / 300 Ω. Kaksoisliittimet mahdollistavat linjan ketjuttamisen ja kotelossa on kaksi M20-läpivientiä tulppineen. Kiinnitys joko ulkoisista korvakkeista tai sisäisistä BESA-yhteensopivista kiinnityspisteistä; kiinnitystarvikkeet ovat ruostumatonta terästä. Käyttöohjeen mukaan hälytintä voidaan käyttää yhdessä luonnostaan vaarattoman IS-L101L-vilkkuvalon kanssa.
Tekniset tiedot
- Tuotekoodi
- 42073
- Valmistaja
- E2S
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › Hälytinlaitteet
- Väri
- Punainen (RAL 3000)
- Mitat
- 154 × 144,1 × 135,6 mm
- Paino
- 0,75 kg
- ATEX-sertifikaatti
- Sira 04ATEX2301X
- IP-luokitus
- IP66
- ATEX-luokitus
- II 1G Ex ia IIC T4 Ga (−40 °C ≤ Ta ≤ +60 °C)
- IECEx-sertifikaatti
- IECEx SIR 04.0038X
- FM-hyväksyntä
- IS Class I, Division 1, Groups A, B, C, D T4; Class I, Zone 0, AEx ia IIC T4
- Äänenvoimakkuus
- 105 dB(A) / 1 m ±3 dB (sävy 2), säädettävissä 96–105 dB(A)
- Kuuluvuusalue
- 60 m (1 kHz)
- Äänimerkit
- 49 (UKOOA/PFEER), 3 hälytysvaihetta
- Käyttöjännite
- 16–28 V DC Zener-erottimen tai galvaanisen erottimen kautta
- Virrankulutus (hälytys)
- 25 mA tyypillinen (24 V, erotin 28 V / 300 Ω)
- Ex-syöttöarvot
- Uo ≤ 28 V, Io ≤ 93 mA, Po ≤ 660 mW
- Materiaali
- Palosuojattu ABS (UL94 V0 & 5VA)
- Käyttölämpötila
- −40…+60 °C
- Kosteus
- 90 % RH (+20 °C)
- Liitäntä
- Liittimet 0,5–2,5 mm², 2 × M20-läpivienti (tulpat mukana)
- MTBF
- 227,4 vuotta (MIL 217)
Dokumentit
Valmistajan alkuperäiset dokumentit (PDF).
Asennusohjeet
