Panasonic

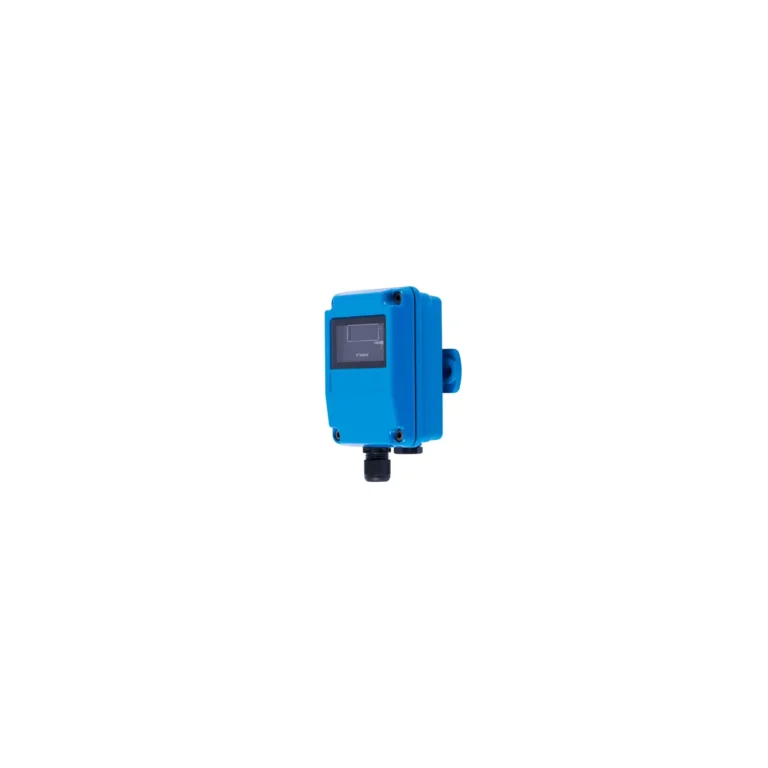

Panasonic 3407 liekki-ilmaisin Talentum IR3
Tuotekoodi 41950
Kolmen IR-anturin (IR3) liekki-ilmaisin sisä- ja ulkotiloihin, joissa avotulen syttyminen on mahdollinen. Havaitsee hiilivetypalojen lisäksi näkymättömät liekit, kuten vedyn palon.
- Kolme IR-anturia, hyvä häiriönsieto esim. auringonvalon välkkeelle
- Havaitsee liekin myös likaisen tai jäätyneen linssin läpi
- 0,1 m² n-heptaanipalo 25 metristä (luokka 1)
- Relelähdöt tai 4–20 mA, valittava herkkyys ja vasteaika
- Hyväksytty EN 54-10, VdS G212189
- Sisäinen automaattinen ja manuaalinen testi
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 3407 Talentum IR3 on liekki-ilmaisin kohteisiin, joissa avotulen syttyminen on mahdollinen, kuten moottori- ja kompressoritiloihin, lentokonehalleihin, polttoaineen lastauspaikoille, jätteenkäsittelyyn, puuntyöstöön ja tunneleihin. Ilmaisin havaitsee lähes kaikki liekit 4,3 µm:n säteilyä tuottavista hiilivetypaloista näkymättömiin paloihin, kuten vetyliekkiin. Se toimii sisä- ja ulkotiloissa ja havaitsee liekin myös lasin läpi.
Ilmaisimessa on kolme eri IR-aallonpituuksille herkkää anturia, joiden avulla liekki erotetaan muista säteilylähteistä. Ilmaisin reagoi liekin matalataajuiseen (1–15 Hz) välkkeeseen myös silloin, kun linssin päällä on öljyä, pölyä, vesihöyryä tai jäätä. Auringonvalon välkkeen aiheuttamat erheelliset hälytykset estetään suodattimilla ja signaalinkäsittelyllä. Herkkyys, vasteaika ja lukittuva tai palautuva lähtö valitaan asetuksilla ja ilmaisimessa on sisäinen automaattinen ja manuaalinen testi.
Asennus
Ilmaisin liitetään palo- ja vikareleiden kautta paloilmoitinjärjestelmään tai 4–20 mA -signaalilla prosessinohjaukseen. Käyttöjännite on 14–30 V DC. EN 54-10:n suuntariippuvuusvaatimuksen täyttämiseksi katselukulma saa olla enintään ±30°. Lisävarusteina ovat säädettävä kiinnike 3407-7127, ruostumaton sääsuoja 12545 ja Talentum-testilamppu 1800-10.
Tekniset tiedot
- Tuotekoodi
- 41950
- Valmistaja
- Panasonic
- Tuoteryhmä
- Liekki- ja kaasuilmaisimet › Liekki-ilmaisimet
- Väri
- Sininen (RAL 240 50 35)
- Mitat
- 142 × 108 × 79 mm (K × L × S)
- Paino
- 1,75 kg
- IP-luokitus
- IP65
- Käyttölämpötila
- −10…+55 °C
- EN 54 -hyväksyntä
- EN 54-10
- CPR
- 2831-CPR-F0583
- VdS-hyväksyntä
- G212189
- Käyttöjännite
- 14–30 V DC
- Virrankulutus (lepo)
- 3–8 mA (toimintatilan mukaan)
- Virrankulutus (hälytys)
- 9–28 mA (toimintatilan mukaan)
- Lähdöt
- Palo- ja vikarele (0,75 A / 48 V DC / 30 W, resistiivinen) tai 4–20 mA
- Havaintoetäisyys
- 0,1 m² n-heptaanipalo 25 m (luokka 1), 12 m (luokka 3)
- Näkökenttä
- 90° kartio
- Vasteaika
- Tyypillisesti 4 s
- Materiaali
- Painevalettu sinkkiseos (ZA12)
- Kaapeliläpiviennit
- 2 × 20 mm
- Liitäntä
- Johdin 1,0–4,0 mm²
- Varastointilämpötila
- −20…+65 °C
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Aallonpituusalue
- IR 1,0–2,7 µm
- Valmistajan koodi
- FFE 16589-00
Dokumentit
Valmistajan alkuperäiset dokumentit (PDF).
Tekninen kuvaus
Asennusohjeet
