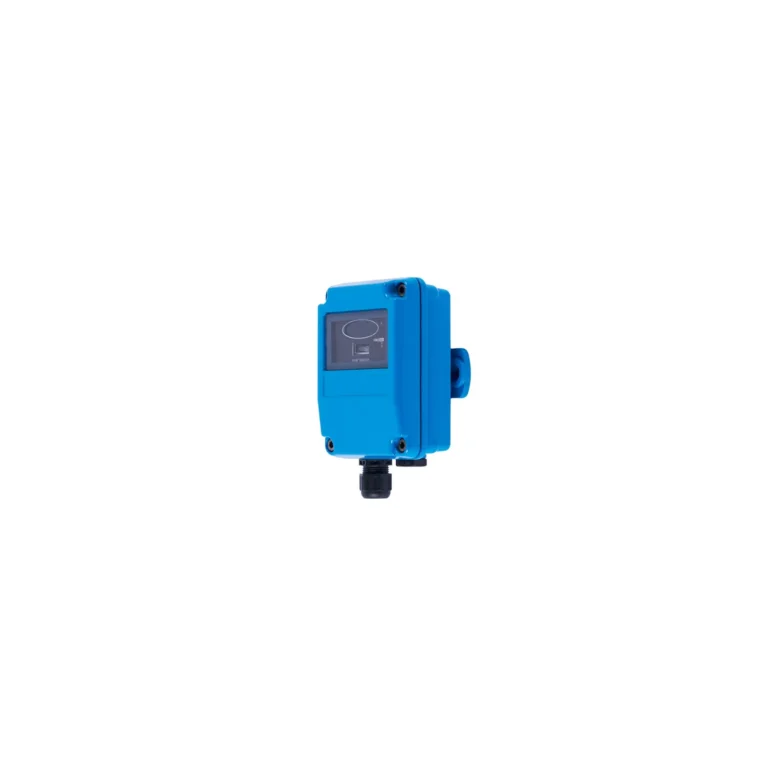

Panasonic 3408 liekki-ilmaisin Talentum UV/IR2
Tuotekoodi 41951
UV/IR2-liekki-ilmaisin sisä- ja ulkotiloihin, joissa avotulen syttyminen on mahdollinen. UV-anturi ja kaksi IR-anturia antavat erittäin hyvän suojan erheellisiä hälytyksiä vastaan.
- UV-anturi ja kaksi IR-anturia, erittäin hyvä häiriönsieto
- Ei reagoi auringonvaloon, hitsauskaareen tai salamointiin
- 0,1 m² n-heptaanipalo 25 metristä (luokka 1)
- Relelähdöt tai 4–20 mA, valittava herkkyys ja vasteaika
- Hyväksytty EN 54-10, VdS G212190, SIL2
- Sisäinen automaattinen ja manuaalinen testi
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 3408 Talentum UV/IR2 on liekki-ilmaisin kohteisiin, joissa avotulen syttyminen on mahdollinen ja joissa vaaditaan erittäin hyvää häiriönsietoa, kuten kemian- ja petrokemian laitoksiin, jalostamoihin, voimalaitoksiin, generaattori- ja moottoritiloihin, LNG/LPG-tuotantoon ja lentokonehalleihin. Ilmaisin havaitsee useimmat liekit 4,3 µm:n säteilyä tuottavista hiilivetypaloista näkymättömiin paloihin, kuten vetyliekkiin, ja soveltuu sisä- ja ulkotiloihin.
Ilmaisimessa on UV-anturi (185–260 nm) ja kaksi IR-anturia (1,0–2,7 µm). Hälytys syntyy vain, kun sekä UV- että IR-säteily havaitaan samanaikaisesti ja signaalissa on liekille tyypillinen matalataajuinen (1–15 Hz) välke. Näin auringonvalon, hitsauskaaren ja salamoinnin aiheuttamat erheelliset hälytykset vältetään. Herkkyys, vasteaika ja lukittuva tai palautuva lähtö valitaan asetuksilla ja ilmaisimessa on sisäinen automaattinen ja manuaalinen testi.
Asennus
Ilmaisin liitetään palo- ja vikareleiden kautta paloilmoitinjärjestelmään tai 4–20 mA -signaalilla prosessinohjaukseen. Käyttöjännite on 14–30 V DC. EN 54-10:n suuntariippuvuusvaatimuksen täyttämiseksi katselukulma saa olla enintään ±30°. Lisävarusteina ovat säädettävä kiinnike 3407-7127, ruostumaton sääsuoja 12545 ja Talentum-testilamppu 1800-10.
Tekniset tiedot
- Tuotekoodi
- 41951
- Valmistaja
- Panasonic
- Tuoteryhmä
- Liekki- ja kaasuilmaisimet › Liekki-ilmaisimet
- Väri
- Sininen (RAL 240 50 35)
- Mitat
- 142 × 108 × 79 mm (K × L × S)
- Paino
- 1,75 kg
- Käyttölämpötila
- −10…+55 °C
- IP-luokitus
- IP65
- CPR
- 2831-CPR-F0584
- EN 54 -hyväksyntä
- EN 54-10
- VdS-hyväksyntä
- G212190
- Käyttöjännite
- 14–30 V DC
- Virrankulutus (lepo)
- 3–8 mA (toimintatilan mukaan)
- Virrankulutus (hälytys)
- 9–28 mA (toimintatilan mukaan)
- Lähdöt
- Palo- ja vikarele (0,75 A / 48 V DC / 30 W, resistiivinen) tai 4–20 mA
- Havaintoetäisyys
- 0,1 m² n-heptaanipalo 25 m (luokka 1), 12 m (luokka 3)
- Näkökenttä
- 90° kartio
- Vasteaika
- Tyypillisesti 4 s
- Materiaali
- Painevalettu sinkkiseos (ZA12)
- Kaapeliläpiviennit
- 2 × 20 mm
- Liitäntä
- Johdin 1,0–4,0 mm²
- Varastointilämpötila
- −20…+65 °C
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Aallonpituusalue
- UV 185–260 nm, IR 1,0–2,7 µm
- SIL
- SIL2 (C127_CT003_(2.0))
- Valmistajan koodi
- FFE 16591-00
Dokumentit
Valmistajan alkuperäiset dokumentit (PDF).
Tekninen kuvaus
Asennusohjeet
