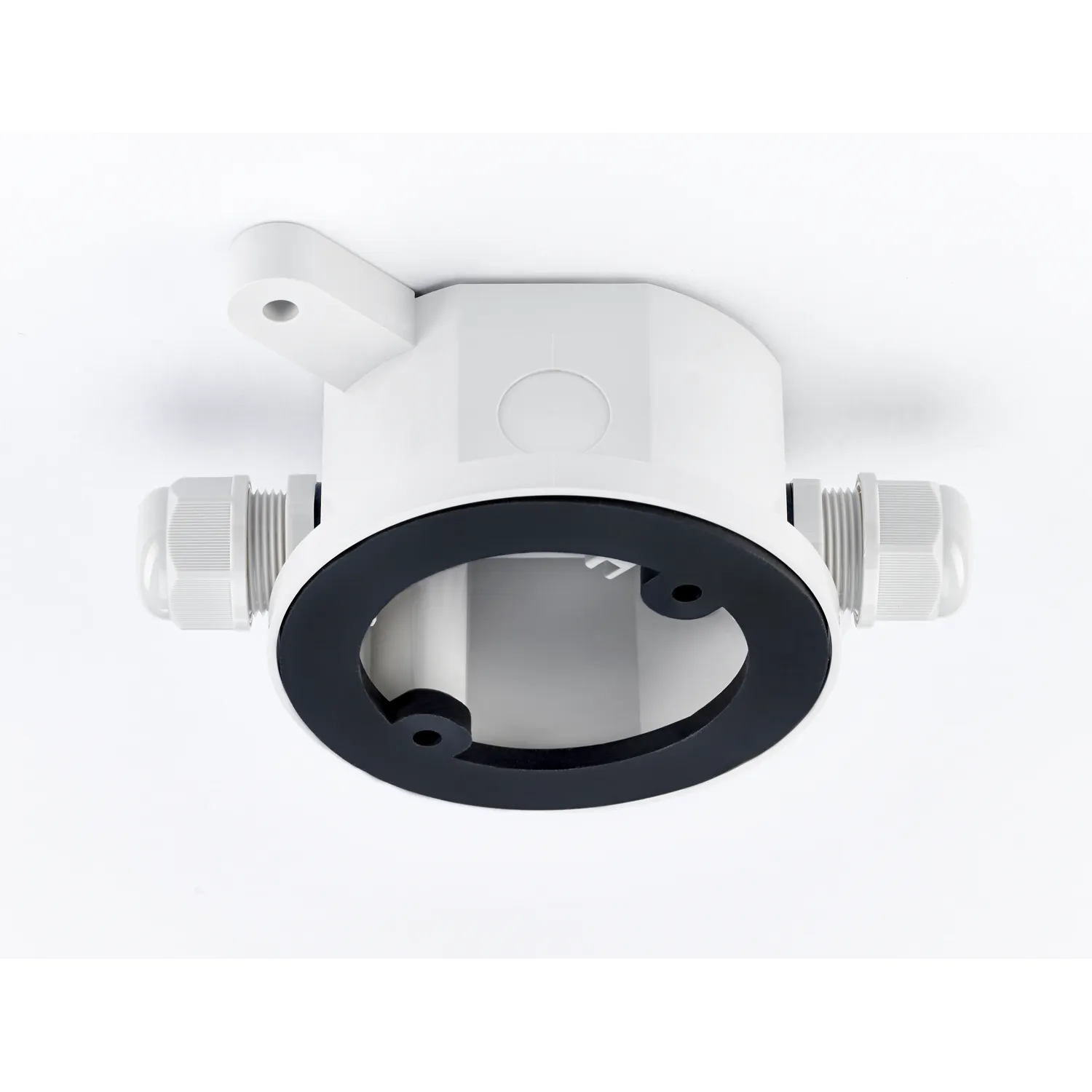

Panasonic 2843 luonnostaan vaarattoman ilmaisimen asennuspohja
Tuotekoodi 41578
Vesitiivis asennusrasia osoitteellisille IS-ilmaisimille 2840 ja 2841. Nostaa savuilmaisimen kotelointiluokan IP44:ään ja lämpöilmaisimen IP66/67:ään räjähdysvaarallisissa tiloissa.
- Savuilmaisin 2840 + rasia: IP44
- Lämpöilmaisin 2841 + rasia: IP66/67
- Soveltuu tilaluokkiin 0, 1 ja 2
- Mukana kaksi kaapeliläpivientiä (PF½)
- Kaapelin halkaisija 4,3–6,4 mm
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 2843 on vesitiivis asennusrasia osoitteellisille, luonnostaan vaarattomille IS-ilmaisimille: savuilmaisimelle 2840 ja lämpöilmaisimelle 2841. Ilmaisimet voidaan asentaa Ex-alueelle myös ilman rasiaa, mutta rasian kanssa kotelointiluokka on korkeampi: savuilmaisimella IP44 ja lämpöilmaisimella IP66/67. Rasia soveltuu tilaluokkiin 0, 1 ja 2.
Rasian mukana tulevat kaksi kaapeliläpivientiä (PF½), jotka sopivat halkaisijaltaan 4,3–6,4 mm:n kaapeleille. Ilmaisin kiinnitetään rasiaan kahdella mukana tulevalla 25 mm:n M5-ruuvilla ja tiiviyden varmistaa musta kumitiiviste.
Asennus
Avaa tarvittavat läpivientiaukot ja asenna kaapeliläpiviennit ennen rasian kiinnittämistä kattoon; kiristä läpiviennit vähintään 4 Nm:n momenttiin. Aseta ilmaisimen osoite ja toimintatila ennen kuin ilmaisin kiinnitetään rasiaan. Varmista, että kumitiiviste on oikein paikallaan. IS COM -linjan kaapelia ei saa viedä rasiassa lähelle muita kaapeleita. Ex-laitteita ei saa puhdistaa hankaamalla tai liuottimilla staattisen sähkön vaaran vuoksi.
Tekniset tiedot
- Tuotekoodi
- 41578
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › Ex-tilan ilmaisimet
- Paino
- 210 g
- Mitat
- Ø 108 mm, korkeus 58 mm, leveys 165 mm
- IP-luokitus
- IP44 (savuilmaisin 2840), IP66/67 (lämpöilmaisin 2841)
- Käyttölämpötila
- −10…+50 °C
- ATEX-tilaluokka
- 0 / 1 / 2
- ATEX-luokitus
- II 1 G Ex ia IIC T5 Ga
- Materiaali
- Palonestetty ABS ja polykarbonaatti
- Väri
- Harmaa
- Varastointilämpötila
- −25…+70 °C
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Kaapeliläpiviennit
- 2 × PF½, kaapelin halkaisija 4,3–6,4 mm
- Yhteensopivuus
- IS-ilmaisimet 2840 ja 2841
