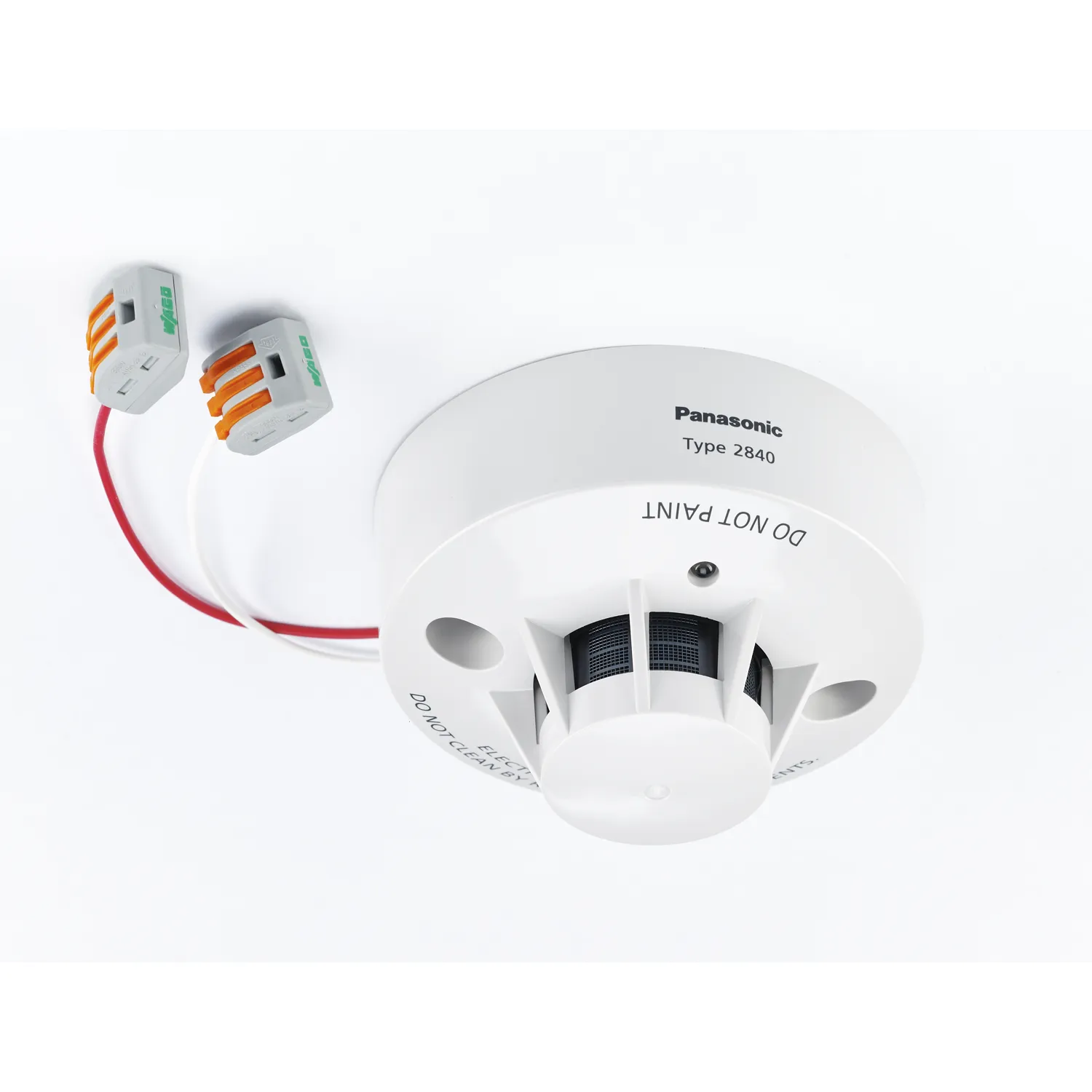

Panasonic 2840 luonnostaan vaaraton osoitteellinen savuilmaisin
Tuotekoodi 41575
Osoitteellinen, luonnostaan vaaraton (IS) optinen savuilmaisin räjähdysvaarallisiin tiloihin. Liitetään IS-erotinyksikön 2842 kautta Panasonicin paloilmoitinkeskuksen COM-silmukkaan.
- Osoitteellinen IS-savuilmaisin tilaluokkiin 0, 1 ja 2
- ATEX II 1 G Ex ia IIC T5 Ga
- Hyväksytty EN 54-7, VdS G223018
- Kuusi valittavaa hälytysalgoritmia
- Enintään 20 ilmaisinta IS-erotinyksikköä 2842 kohden
- IP22, asennusrasian 2843 kanssa IP44
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 2840 on osoitteellinen, luonnostaan vaaraton optinen savuilmaisin räjähdysvaarallisiin (Ex) tiloihin. Se toimii kuten Panasonicin analoginen optinen savuilmaisin 4301: ilmaisin havaitsee savun infrapunavalon sironnan avulla. Ilmaisin on ATEX-luokiteltu II 1 G Ex ia IIC T5 Ga ja soveltuu tilaluokkiin 0, 1 ja 2.
Hälytysalgoritmi valitaan EBLWinillä kuudesta vaihtoehdosta (H-15, N-15, L-15, H-35, N-35, L-35), joilla herkkyys (2,4–3,6 % savutiheys) ja havaintoaika (15 tai 35 s) sovitetaan kohteeseen. Oletus on N-15. Valmistajan mukaan L-15-, H-35-, N-35- ja L-35-algoritmit eivät välttämättä täytä EN 54-7:n vaatimuksia. Ilmaisimen merkkivalo syttyy palohälytyksessä.
Asennus
Ilmaisin asennetaan Ex-alueella kattoon joko sellaisenaan (IP22) tai vesitiiviiseen IS-asennusrasiaan 2843 (IP44). Se liitetään IS COM -linjaan, joka lähtee turvalliselle alueelle asennetusta IS-erotinyksiköstä 2842. Yhteen IS COM -linjaan voi liittää enintään 20 IS-ilmaisinta ja linjan pituus voi olla enintään 500 m. Osoite (001–253) ja NORMAL-tila asetetaan osoitteenasetustyökalulla 4414/4414E ennen kytkentää. Ilmaisin on yhteensopiva EBL512 G3-, EBL128- ja EBLOne-keskusten (versio 3.3 alkaen) kanssa ja se konfiguroidaan tyypiksi 4301.
Tekniset tiedot
- Tuotekoodi
- 41575
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › Ex-tilan ilmaisimet
- Väri
- Harmaa (Munsell N8)
- Paino
- 300 g
- Mitat
- Ø 102 × 62 mm
- LED
- Punainen
- Käyttölämpötila
- −10…+55 °C
- EN 54 -hyväksyntä
- EN 54-7
- ATEX-sertifikaatti
- DEKRA 11ATEX0107 X
- CPR
- 0786-CPR-21783
- ATEX-luokitus
- II 1 G Ex ia IIC T5 Ga
- Materiaali
- Palonestetty ABS ja polykarbonaatti
- Käyttöjännite
- 16 V DC (sallittu 15–17,3 V DC), IS COM -linja
- Virrankulutus (lepo)
- ≤ 0,3 mA
- Virrankulutus (hälytys)
- ≤ 1,5 mA
- IP-luokitus
- IP22, asennusrasian 2843 kanssa IP44
- Varastointilämpötila
- −25…+70 °C
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Osoitealue
- 001–253
- ATEX-tilaluokka
- 0 / 1 / 2
- VdS-hyväksyntä
- G223018
