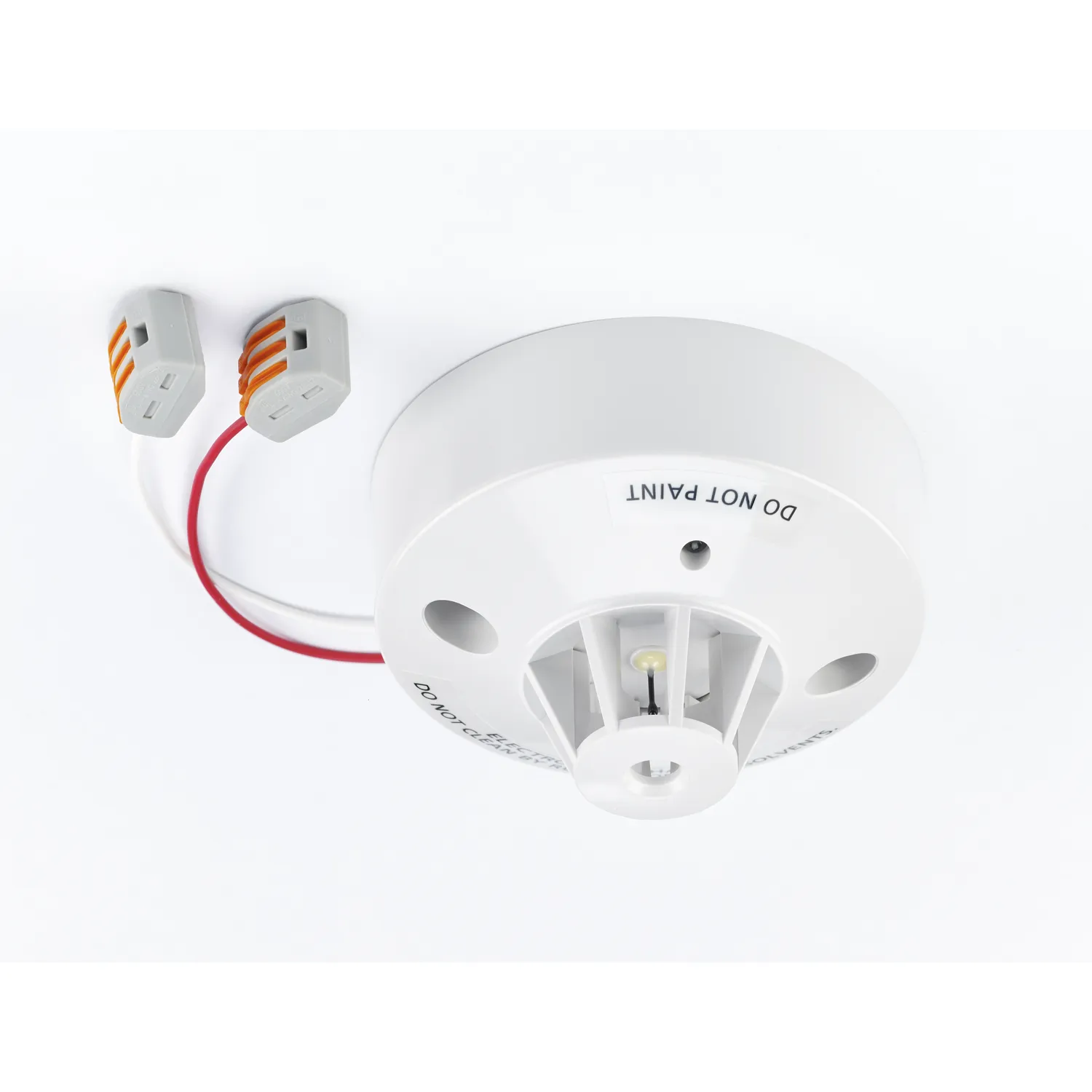

Panasonic 2841 luonnostaan vaaraton analoginen lämpöilmaisin
Tuotekoodi 41576
Luonnostaan vaaraton osoitteellinen analoginen lämpöilmaisin räjähdysvaarallisiin tiloihin (vyöhykkeet 0, 1 ja 2). Ilmaisin liitetään COM-silmukkaan IS-erotinyksikön 2842 kautta.
- ATEX II 1 G Ex ia IIC T5 Ga, vyöhykkeet 0/1/2
- Osoitteellinen, EBL512 G3-, EBLOne- ja EBL128-keskuksiin
- Enintään 20 IS-ilmaisinta / erotinyksikkö 2842
- Kolme hälytysalgoritmia: A1, A2S ja BS
- IP66/67 asennuspohjalla 2843
- EN 54-5, VdS G223019
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 2841 on luonnostaan vaaraton (IS) osoitteellinen analoginen lämpöilmaisin, joka asennetaan räjähdysvaarallisiin tiloihin vyöhykkeille 0, 1 ja 2. Ilmaisin toimii kuten analoginen lämpöilmaisin 3308/3309: lämpötila mitataan termistorilla ja palohälytyksestä kertoo ilmaisimen merkkivalo.
Ilmaisimelle valitaan EBLWinissä yksi kolmesta EN 54-5:n mukaisesta hälytysalgoritmista: luokka A1 (hälytys 56 °C, nopeassa lämpötilan nousussa jo 46 °C), A2S (60 °C) tai BS (74 °C). Ilmaisin toimii NORMAL-tilassa EBL512 G3- ja EBL128-keskuksissa sekä EBLOne-keskuksissa versiosta 3.3 alkaen ja sen osoite (001–253) asetetaan osoitteenasetustyökalulla 4414 tai 4414E ennen kytkemistä.
Asennus ja yhteensopivuus
Ilmaisin kytketään IS-COM-linjaan, joka liitetään COM-silmukkaan vaarallisen tilan ulkopuolelle asennettavan IS-erotinyksikön 2842 kautta. Yhteen erotinyksikköön voi liittää enintään 20 IS-ilmaisinta 2840 tai 2841. IS-COM-linja on säteittäinen ilman paluujohdinta, sen pituus voi olla enintään 500 m, eikä se tarvitse päätevastusta. Ilmaisin asennetaan kattoon joko sellaisenaan (IP22) tai vesitiiviiseen asennuspohjaan 2843, jolloin kotelointiluokka on IP66/67. Ilmaisin on tarkoitettu testattavaksi esimerkiksi Solo- tai Testifire-testilaitteilla.
Tekniset tiedot
- Tuotekoodi
- 41576
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › Ex-tilan ilmaisimet
- Väri
- Harmaa
- Paino
- 325 g
- Mitat
- Ø 102 × 65 mm
- LED
- Punainen
- Käyttölämpötila
- −10…+55 °C
- IP-luokitus
- IP22, IP66/67 asennuspohjalla 2843
- EN 54 -hyväksyntä
- EN 54-5
- ATEX-sertifikaatti
- DEKRA 11ATEX0107 X
- ATEX-luokitus
- II 1 G Ex ia IIC T5 Ga
- CPR
- 0786-CPR-21784
- Materiaali
- Palosuojattu ABS ja polykarbonaatti
- Käyttöjännite
- 15–17,3 V DC (nimellinen 16 V DC, IS-COM-linja)
- Virrankulutus (lepo)
- ≤ 0,3 mA
- Virrankulutus (hälytys)
- ≤ 1,5 mA
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Hälytyslämpötila
- A1: 56 °C (nopea nousu 46 °C), A2S: 60 °C, BS: 74 °C
- Liitäntä
- Pikaliittimet, johdin 0,08–2 mm²
- VdS-hyväksyntä
- G223019
Dokumentit
Valmistajan alkuperäiset dokumentit (PDF).
Sertifikaatit ja vakuutukset
- EU-vaatimustenmukaisuusvakuutus, nro ESSC-F00018-10
- Suoritustasoilmoitus (DoP), nro 0786-CPR-21784 (asiakirja ESSC-FP0018-12)
- CPR-sertifikaatti (suoritustason pysyvyys), nro 2831-CPR-F2749 (painos 02)
- CPR-sertifikaatti (suoritustason pysyvyys), nro 0786-CPR-21784
- EU-tyyppitarkastustodistus (ATEX), nro DEKRA 11ATEX0107 X, painos 3
- VdS-hyväksyntä, nro G 223019 (päivätty 2.6.2023)
- VdS-hyväksyntä, nro G 223019 (päivätty 18.7.2025)
