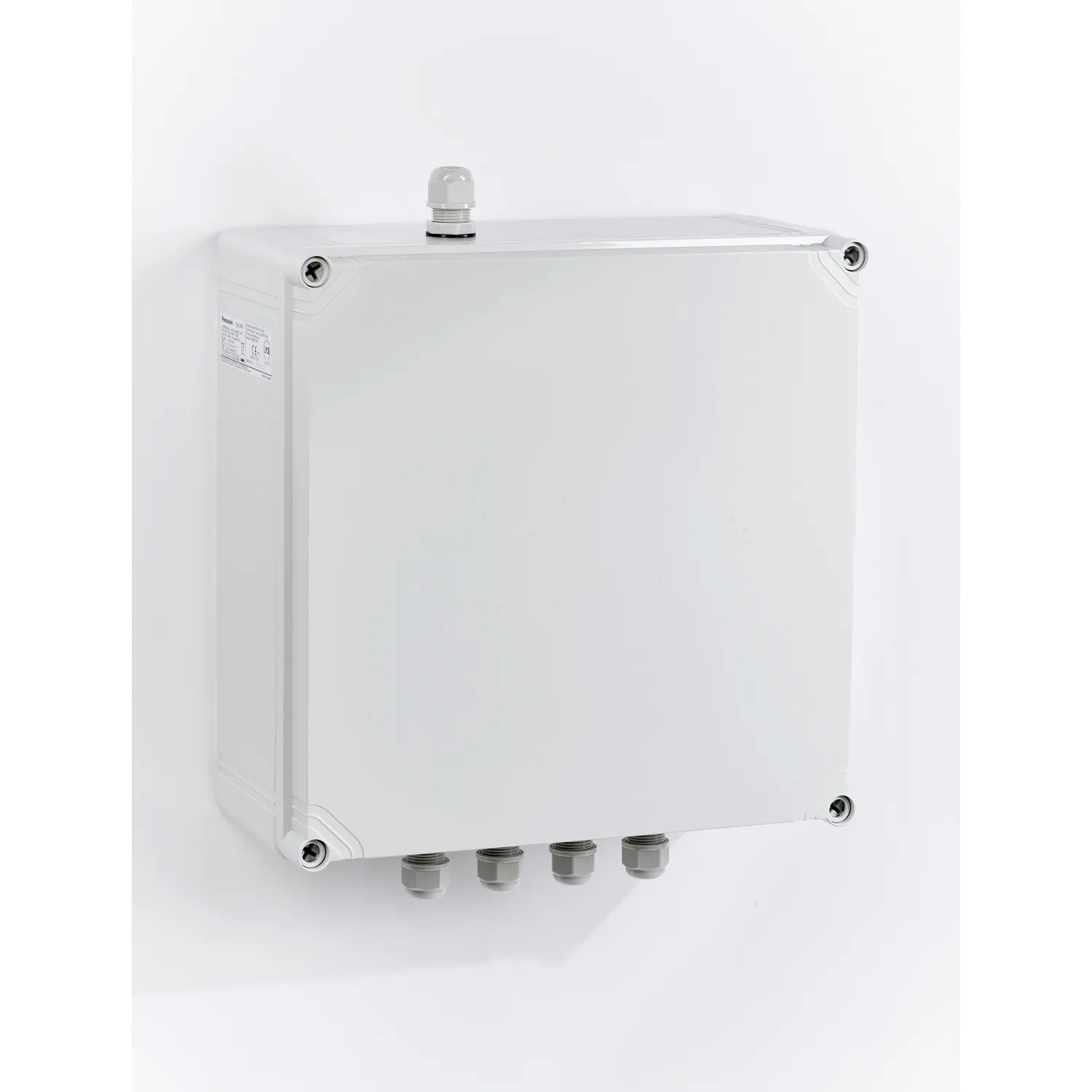

Panasonic 2842 luonnostaan vaaraton erotinyksikkö
Tuotekoodi 41577
Luonnostaan vaaraton erotinyksikkö, jolla osoitteelliset IS-ilmaisimet 2840 ja 2841 liitetään Panasonicin paloilmoitinkeskuksen COM-silmukkaan. Asennetaan Ex-alueen ulkopuolelle.
- Liittää enintään 20 IS-ilmaisinta (2840/2841) COM-silmukkaan
- IS COM -linja enintään 500 m, ei paluujohdinta eikä päätevastusta
- Kotelo IP66/67, viisi kaapeliläpivientiä mukana
- Hyväksytty EN 54-18, ATEX II (1) G [Ex ia Ga] IIC
- Ei vaadi osoitetta tai ohjelmointia
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 2842 on luonnostaan vaaraton (IS) erotinyksikkö, jonka kautta osoitteelliset IS-savuilmaisimet 2840 ja IS-lämpöilmaisimet 2841 liitetään paloilmoitinkeskuksen COM-silmukkaan. Erotinyksikkö asennetaan räjähdysvaarallisen alueen ulkopuolelle ja siitä lähtee Ex-alueelle IS COM -linja. Samaan COM-silmukkaan voi liittää yhden tai useamman erotinyksikön sekä muita EBL-järjestelmän silmukkalaitteita.
IS COM -linjaan voi liittää enintään 20 IS-ilmaisinta. Linja on yksinkertainen säteittäinen johto ilman paluujohdinta ja päätevastusta ja sen pituus voi olla enintään 500 m. COM-silmukka on erotettu IS COM -linjasta optoerottimella ja yksikön 24 V:n syöttö on erotettu IS-linjasta DC/DC-muuntimella, joka rajoittaa Ex-alueelle menevää tehoa. IS COM -linjan nimellisjännite on 16 V DC. Erotinyksikkö ei tarvitse osoitetta eikä ohjelmointia.
Asennus
Yksikkö asennetaan seinälle Ex-alueen ulkopuolelle vesitiiviissä IP66/67-kotelossa, jonka mukana tulee viisi kaapeliläpivientiä ja neljä kiinnitystarviketta. Liitäntöinä on COM-silmukka sisään ja ulos, ulkoinen 24 V DC -syöttö (50 mA) sisään ja ulos sekä sininen IS COM -liitin. IS COM -kaapeliksi sopii esimerkiksi FKAR-PG 2 × 0,5 mm² (sininen) ja se on vietävä erillään muista kaapeleista.
Tekniset tiedot
- Tuotekoodi
- 41577
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › Ex-tilan ilmaisimet
- Paino
- 3100 g
- Mitat
- 300 × 300 × 132 mm
- IP-luokitus
- IP66/67
- Käyttölämpötila
- −10…+55 °C
- Käyttöjännite
- 24 V DC (12–30 V DC), ulkoinen syöttö
- EN 54 -hyväksyntä
- EN 54-18
- ATEX-sertifikaatti
- DEKRA 11ATEX0106
- CPR
- 0786-CPR-21785
- Materiaali
- Palonestetty ABS ja polykarbonaatti
- Väri
- Harmaa
- Varastointilämpötila
- −25…+70 °C
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Virrankulutus (lepo)
- ≤ 10 mA
- Virrankulutus (hälytys)
- ≤ 50 mA
- Kapasiteetti
- Enintään 20 IS-ilmaisinta, IS COM -linja enintään 500 m
- ATEX-tilaluokka
- Turvallinen alue (ei Ex-alue)
- ATEX-luokitus
- II (1) G [Ex ia Ga] IIC
- Asennustapa
- Seinäasennus Ex-alueen ulkopuolelle
Dokumentit
Valmistajan alkuperäiset dokumentit (PDF).
Sertifikaatit ja vakuutukset
- CPR-sertifikaatti (suoritustason pysyvyys), nro 2831-CPR-F2577, painos 02
- CPR-sertifikaatti (suoritustason pysyvyys), nro 0786-CPR-21785
- EU-tyyppitarkastustodistus (ATEX), nro DEKRA 11ATEX0106, painos 4
- EU-vaatimustenmukaisuusvakuutus, nro ESSC-F00019-11
- Suoritustasoilmoitus (DoP), nro 0786-CPR-21785 (ESSC-FP0019-13)
