E2S

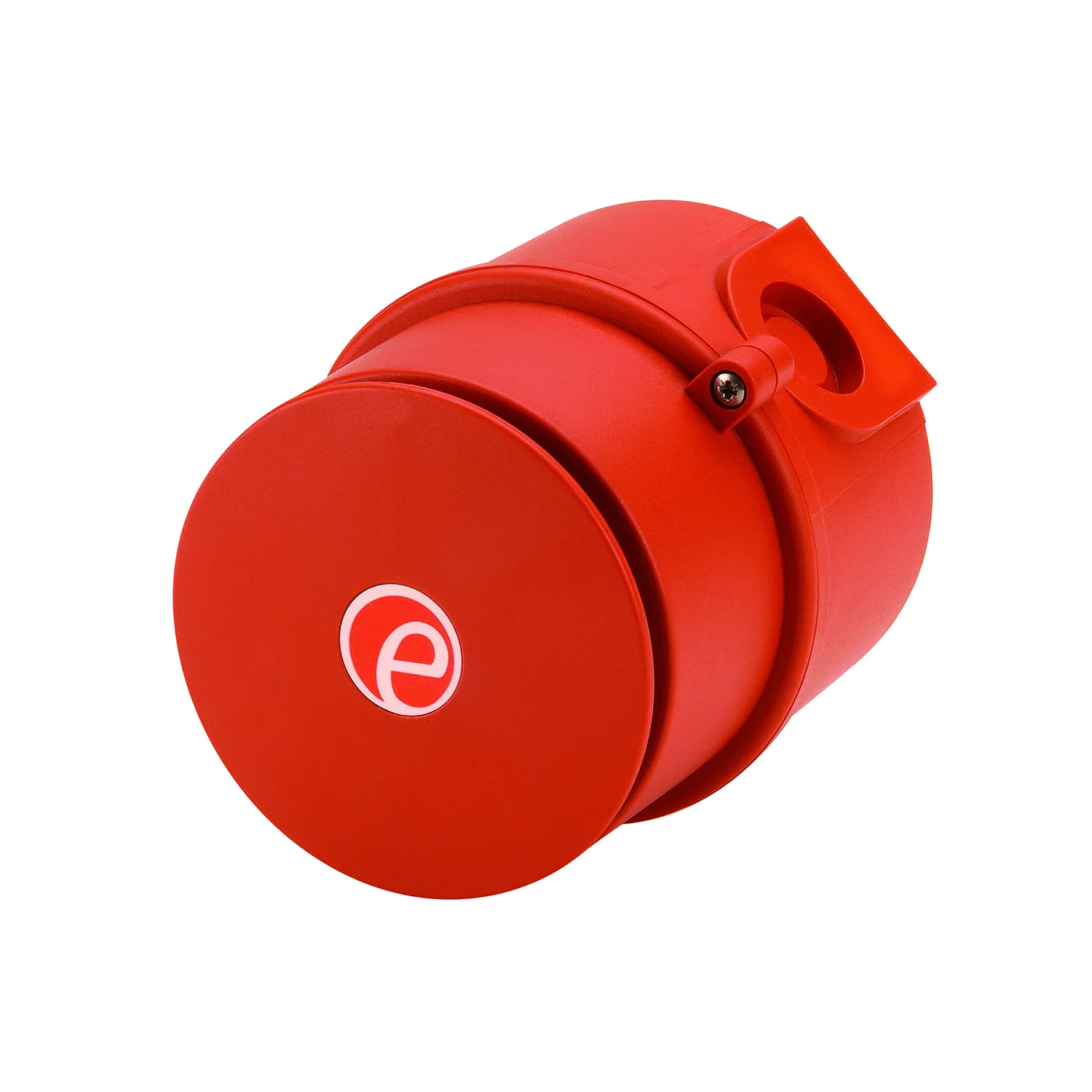

E2S IS-mA1-R minihälytin ATEX/IECEx/FM, IP65
Tuotekoodi 42072
Kompakti, luonnostaan vaaraton (Ex ia) äänihälytin räjähdysvaarallisiin tiloihin vyöhykkeelle 0. Äänenvoimakkuus 100 dB(A), 49 äänimerkkiä ja IP65; hyväksytty myös EN 54-3:n mukaan.
- 100 dB(A) / 1 m, kuuluvuusalue 40 m (1 kHz)
- ATEX, IECEx ja FM: Ex ia IIC T4 Ga, vyöhyke 0
- EN 54-3 -hyväksytty paloilmoitinhälytin (0786-CPD-20338, äänet 2, 3, 9, 15, 16 ja 17)
- 49 äänimerkkiä, 3 hälytysvaihetta, äänenvoimakkuuden säätö
- Sertifioitu linjan päätevastus
- IP65, paino vain 0,36 kg
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
E2S IS-mA1 on kompakti, luonnostaan vaaraton (Ex ia) äänihälytin, joka on hyväksytty ATEX-, IECEx- ja EAC Ex -sertifikaatein vyöhykkeen 0 kohteisiin sekä FM-hyväksynnällä Class I, Division 1 ja Class I, Zone 0 -sovelluksiin. Se sopii paloilmoitukseen, turvajärjestelmiin ja prosessinohjaukseen. Suoritustasoilmoituksen mukaan hälytin täyttää paloilmoitinjärjestelmien hälyttimiä koskevan standardin EN 54-3 (EY-tyyppitarkastustodistus 0786-CPD-20338, VdS). Tämä malli on punainen (RAL 3000).
Toiminta
Nimellinen äänenvoimakkuus on 100 dB(A) metrin etäisyydellä ja kuuluvuusalue noin 40 m (1 kHz). Valittavana on 49 äänimerkkiä (UKOOA/PFEER-yhteensopivat) ja kukin voidaan ohjata ulkoisesti toiseen tai kolmanteen hälytysvaiheeseen. Äänenvoimakkuus on säädettävissä välillä 90–100 dB(A). Useiden hälyttimien äänet synkronoituvat automaattisesti ja tulo on suojattu ylikuormalta ja väärältä napaisuudelta. Linjan päätevastus on sertifioitu.
Asennus ja syöttö
Hälytin syötetään sertifioidun Zener-erottimen tai galvaanisen erottimen kautta (16–28 V DC), jonka lähtöarvot eivät ylitä arvoja Uo 28 V, Io 93 mA ja Po 660 mW. Tyypillinen virrankulutus on 25 mA (24 V:n syöttö, erotin 28 V / 300 Ω). Kotelossa on kaksi M20-läpivientiaihiota, liittimet ottavat 0,5–2,5 mm² johtimet ja kiinnitystarvikkeet ovat ruostumatonta terästä. Kaivosympäristöihin (ryhmä I) on saatavana erillinen IS-mA1M-versio.
Tekniset tiedot
- Tuotekoodi
- 42072
- Valmistaja
- E2S
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › Hälytinlaitteet
- Väri
- Punainen (RAL 3000)
- Paino
- 0,36 kg
- IP-luokitus
- IP65
- ATEX-luokitus
- II 1G Ex ia IIC T4 Ga (−40 °C ≤ Ta ≤ +60 °C)
- ATEX-sertifikaatti
- Sira 05ATEX2084X
- IECEx-sertifikaatti
- IECEx SIR 06.0045X
- FM-hyväksyntä
- IS Class I, Division 1, Groups A, B, C, D; Class I, Zone 0, AEx ia IIC T4
- EN 54 -hyväksyntä
- EN 54-3, tyyppi B (äänet 2, 3, 9, 15, 16 ja 17; 18–28 V DC)
- CPR
- 0786-CPD-20338
- Äänenvoimakkuus
- 100 dB(A) / 1 m ±3 dB (sävy 2), säädettävissä 90–100 dB(A)
- Kuuluvuusalue
- 40 m (1 kHz)
- Äänimerkit
- 49 (UKOOA/PFEER), 3 hälytysvaihetta
- Käyttöjännite
- 16–28 V DC Zener-erottimen tai galvaanisen erottimen kautta
- Virrankulutus (hälytys)
- 25 mA tyypillinen (24 V, erotin 28 V / 300 Ω)
- Ex-syöttöarvot
- Uo ≤ 28 V, Io ≤ 93 mA, Po ≤ 660 mW
- Materiaali
- Palosuojattu ABS (UL94 V0 & 5VA)
- Käyttölämpötila
- −40…+60 °C
- Kosteus
- 90 % RH (+20 °C)
- Liitäntä
- Liittimet 0,5–2,5 mm², 2 × M20-läpivientiaihio
- MTBF
- 273,1 vuotta (MIL 217)
Dokumentit
Valmistajan alkuperäiset dokumentit (PDF).
Tekninen kuvaus
Asennusohjeet
