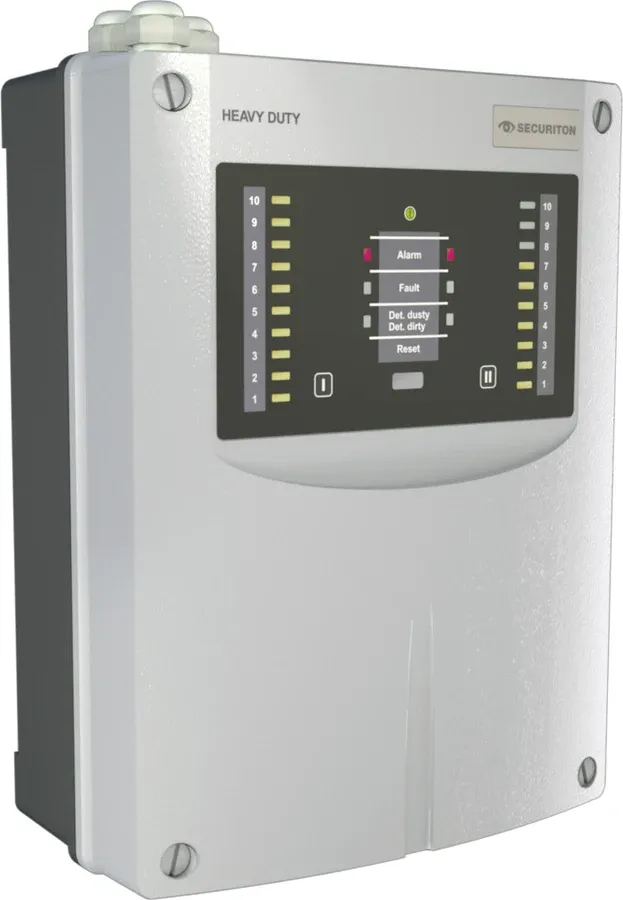

Securiton ASD 535-4 HD näytteenottoilmaisin, 2 putkea
Tuotekoodi 61309
Näytteenottoilmaisin keskisuuriin ja suuriin valvonta-alueisiin, erittäin pölyisiin tiloihin. Kaksi näytteenottoputkea ja savutasonäyttö, SSD 535-3 CP -anturit tilataan erikseen. EN 54-20, luokat A, B ja C.
- Testattu EN 54-20:n mukaan, luokat A, B ja C
- Valvonta-ala enintään 5 760 m², putkistoa enintään 2 × 300 m
- Paikka kahdelle SSD 535-3 CP -anturille, hälytysherkkyys 0,02–10 %/m
- Neljä paikkaa lisämoduuleille (RIM 35, SIM 35, XLM 35, MCM 35)
- IP66, suojalakatut piirikortit, käyttölämpötila −30…+60 °C
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
ASD 535-4 HD on Securitonin SecuriSmoke-sarjan näytteenottoilmaisin keskisuuriin ja suuriin valvonta-alueisiin. Siinä on kaksi näytteenottoputkea ja paikat kahdelle SSD 535-3 CP -savuanturille, jotka tilataan erikseen. Mitattu savutaso näkyy kannen pylväsnäytössä. Ilmavirran valvonta havaitsee putken tukkeutumisen ja katkeamisen. Heavy Duty -malli on tarkoitettu erittäin pölyisiin ja likaisiin tiloihin: kotelo on IP66-luokiteltu ja piirikortit ja anturit ovat suojalakattuja. Laitteeseen voi lisätä OPB 911 CP -ylijännitesuojan.
Käyttöönotto ja asetukset tehdään laitteessa (EasyConfig) tai ASD Config -ohjelmalla. Putkiston voi mitoittaa ASD PipeFlow -ohjelmalla. Puhaltimella on viisi nopeustasoa.
Neljään lisämoduulipaikkaan voi asentaa RIM 35 -relemoduulit (enintään kaksi), SIM 35 -verkkomoduulin, XLM 35 -silmukkamoduulin ja MCM 35 -muistikorttimoduulin. Kahden putken mallissa kummallakin putkella on oma savuanturinsa, joten hälyttävä putkisto erottuu.
Tekniset tiedot
- Tuotekoodi
- 61309
- Valmistaja
- Securiton
- Valmistajan koodi
- ASD 535-4 HD (11-2000037-01-02)
- Tuoteryhmä
- Näytteenottojärjestelmät › Keskukset ja ilmaisimet
- Käyttöjännite
- 10,5–30 V DC
- Virrankulutus (lepo)
- ≈ 290 mA (24 V DC)
- Virrankulutus (hälytys)
- ≈ 385 mA (24 V DC)
- Näytteenottoputket
- 2
- Anturit
- 2 × SSD 535-3 CP (tilataan erikseen)
- Herkkyysalue (hälytys)
- 0,02–10 %/m
- Herkkyysalue (esihälytykset)
- 0,002–9 %/m
- Ilmaisinluokka
- EN 54-20, luokat A, B ja C
- Valvonta-ala
- Enintään 5 760 m²
- Putkiston enimmäispituus
- 2 × 300 m
- Imureikien enimmäismäärä
- A 2 × 18, B 2 × 56, C 2 × 120
- Imureiän halkaisija
- 2–7 mm
- Lisämoduulipaikat
- 4 (RIM 35, SIM 35, XLM 35, MCM 35)
- Näyttö
- Savutason pylväsnäyttö
- Äänenpainetaso
- 34–41 dB(A) / 1 m (puhallintasot I–V)
- IP-luokitus
- IP66
- Käyttölämpötila
- −30…+60 °C
- Varastointilämpötila
- −30…+70 °C
- Materiaali
- ABS-seos, UL 94-V0
- Mitat
- 265 × 397 × 148 mm (L × K × S)
- Paino
- 3 555 g (anturin kanssa)
- EN 54 -hyväksyntä
- EN 54-20, EN 54-27
- VdS-hyväksyntä
- G 208154
- CPR
- 0786-CPR-21683
