Securiton

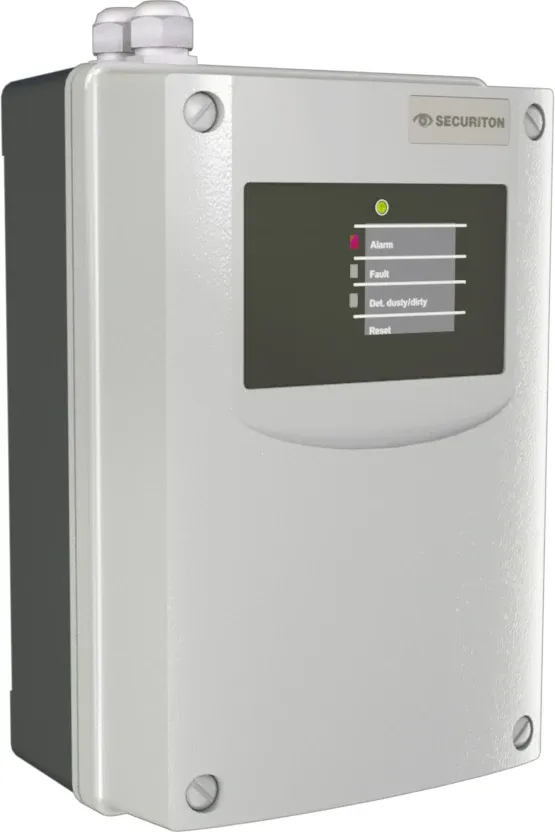

Securiton ASD 531 näytteenottoilmaisin, 1 putki
Tuotekoodi 61301
Näytteenottoilmaisin pieniin valvonta-alueisiin. Yksi näytteenottoputki, valmiiksi asennettu SSD 31 -savuanturi ja käyttöönotto laitteessa ilman ohjelmistoa. EN 54-20, luokat A, B ja C.
- Testattu EN 54-20:n mukaan, luokat A, B ja C
- Valvonta-ala enintään 720 m² ja putkistoa enintään 75 m
- SSD 31 -savuanturi, hälytysherkkyys 0,02–10 %/m
- Kaksi paikkaa lisämoduuleille
- Käyttöjännite 14–30 V DC, IP54
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
ASD 531 on Securitonin SecuriSmoke-sarjan näytteenottoilmaisin pieniin valvonta-alueisiin. Ilmaisimen puhallin imee ilmaa näytteenottoputkiston imurei'istä ja johtaa sen savuanturille. Ilmavirran valvonta havaitsee putken tukkeutumisen ja katkeamisen. Putkisto voi olla I-, U-, T-, H- tai E-muotoinen.
Ilmaisimessa on valmiiksi SSD 31 -savuanturi, jonka hälytysherkkyys on 0,02–10 %/m. Sen kolme esihälytystä ovat kiinteästi 30, 50 ja 70 % hälytyskynnyksestä. Käyttöönotto ja asetukset tehdään laitteen kiertokytkimillä (BasiConfig) ilman ohjelmistoa. Putkiston voi mitoittaa ASD PipeFlow -ohjelmalla.
Ilmaisin liitetään paloilmoitinkeskukseen potentiaalivapailla vaihtokoskettimilla. Kahteen lisämoduulipaikkaan voi asentaa esimerkiksi RIM 36 -relemoduulin, joka tuo käyttöön kaikki kolme esihälytystä ja anturin ja putkiston tilat.
Tekniset tiedot
- Tuotekoodi
- 61301
- Valmistaja
- Securiton
- Valmistajan koodi
- ASD 531 (11-2000002-01-04)
- Tuoteryhmä
- Näytteenottojärjestelmät › Keskukset ja ilmaisimet
- Käyttöjännite
- 14–30 V DC
- Virrankulutus (lepo)
- ≈ 75 mA (24 V DC)
- Virrankulutus (hälytys)
- ≈ 80 mA (24 V DC)
- Näytteenottoputket
- 1
- Anturit
- SSD 31 (sisältyy)
- Herkkyysalue (hälytys)
- 0,02–10 %/m
- Ilmaisinluokka
- EN 54-20, luokat A, B ja C
- Valvonta-ala
- Enintään 720 m²
- Putkiston enimmäispituus
- 75 m
- Imureikien enimmäismäärä
- A 6, B 8, C 12
- Imureiän halkaisija
- 2–7 mm
- Lisämoduulipaikat
- 2 (RIM 36, XLM 35)
- Releet
- Vika ja hälytys, 50 V DC / 1 A / 30 W
- Äänenpainetaso
- 25 dB(A) / 1 m
- IP-luokitus
- IP54
- Käyttölämpötila
- −10…+55 °C
- Varastointilämpötila
- −20…+70 °C
- Kosteus
- 95 % (lyhytaikaisesti, ei tiivistyvä), 70 % (jatkuvasti)
- Materiaali
- ABS-seos, UL 94-V0
- Mitat
- 195 × 333 × 140 mm (L × K × S)
- Paino
- 1 950 g
- EN 54 -hyväksyntä
- EN 54-20
- VdS-hyväksyntä
- G 215100
- CPR
- 0786-CPR-21482
Dokumentit
Valmistajan alkuperäiset dokumentit (PDF).
Tekninen kuvaus
Esitteet
Käyttöohjeet
Sertifikaatit ja vakuutukset
Muut dokumentit
Sopii yhteen
- Securiton
- Securiton
Tarvitsetko apua tuotevalintaan?
Myyntimme auttaa valitsemaan kohteeseen ja nykyiseen järjestelmään sopivat laitteet ja tekee tarjouksen. Kerro järjestelmästä, kohteesta ja tarvittavista määristä.
