Panasonic 5054 näyttöyksikkö
Tuotekoodi 41100
Näyttöyksikkö Panasonic EBL-paloilmoitinjärjestelmiin, jossa on 10,1 tuuman värikosketusnäyttö. Yksikkö voidaan ottaa käyttöön palokuntapaneelina, tietopaneelina, esihälytyspaneelina tai ohjauspaneelina.
- 10,1" kapasitiivinen värikosketusnäyttö, 1024 × 600
- Toimii palokunta-, tieto-, esihälytys- tai yleisenä ohjauspaneelina
- Enintään 30 näyttöyksikköä / järjestelmä
- RS485-väylä jopa 1 200 m, kahdennettu tiedonsiirto ja syöttö

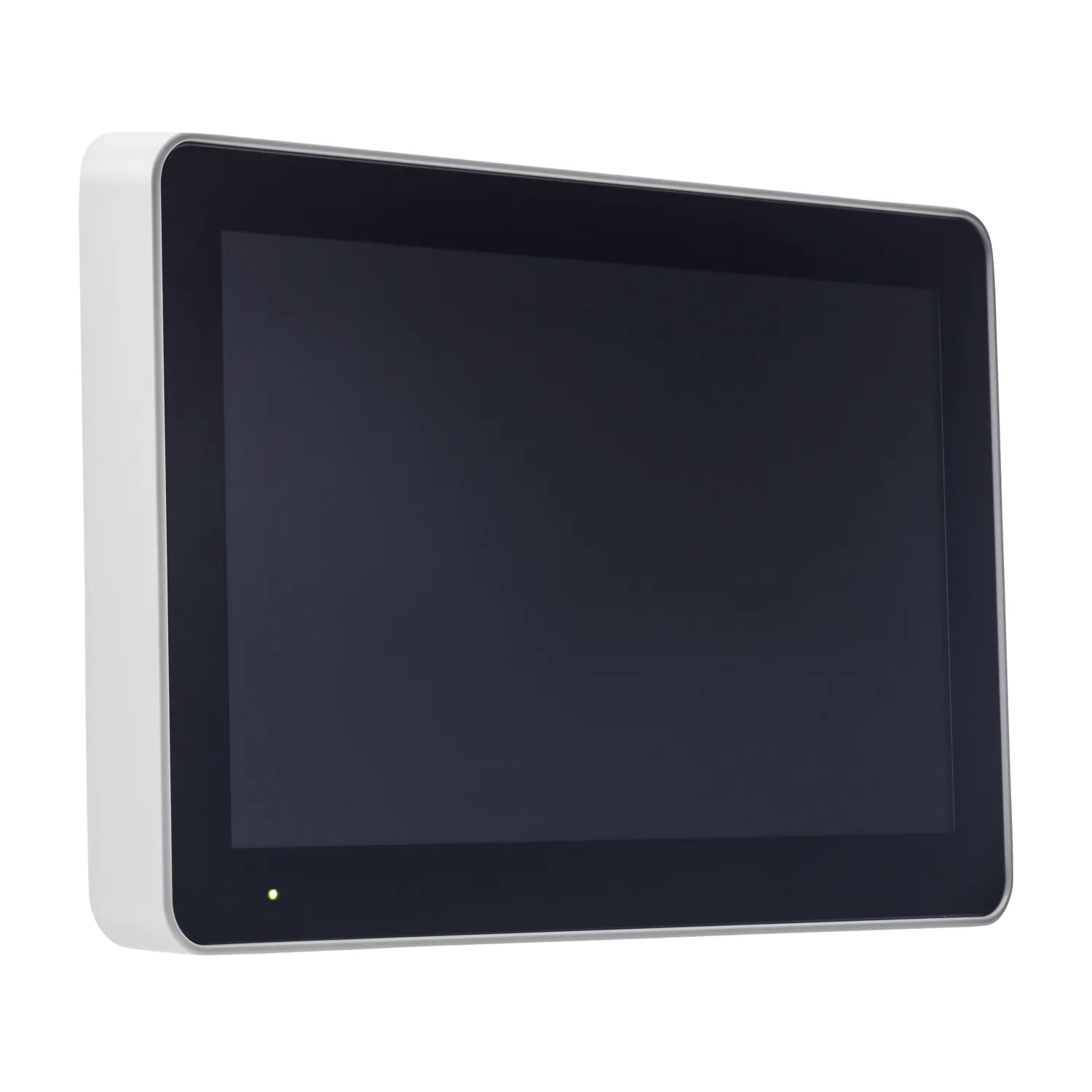

- Monikielinen, oma kuva lepotilan näkymään
- Sisäänrakennettu summeri
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 5054 on EBL-paloilmoitinkeskukseen RS485-väylällä liitettävä näyttöyksikkö, jossa on 10,1 tuuman kapasitiivinen värikosketusnäyttö. Yksikkö näyttää palohälytykset ja käyttäjän määrittämät hälytystekstit ja tarjoaa kirjautuneelle käyttäjälle keskuksen keskeiset toiminnot, kuten vikojen kuittauksen, poiskytkennät ja ryhmätestin.
Yksikön tyypiksi valitaan jokin seuraavista:
- Tietopaneeli – hälytysten ja järjestelmän tilan näyttö

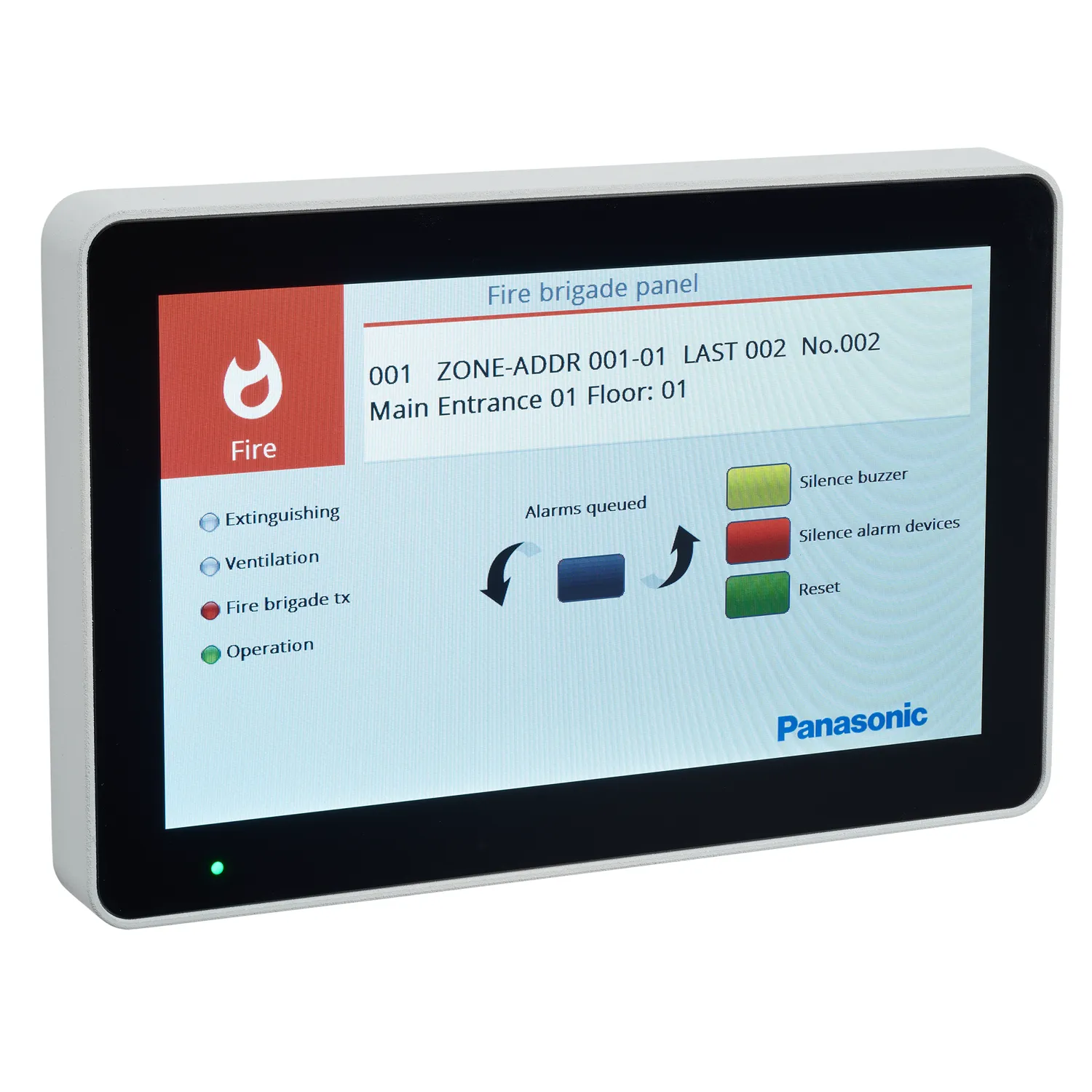

- Palokuntapaneeli – hälytysten näyttö ja kuittaus palokunnalle
- Esihälytyspaneeli – esihälytystoiminnon (alert annunciation) kuittaus ja nollaus
- Yleinen ohjauspaneeli – kahdeksan EBLWinissä ohjelmoitavaa toimintoa, esimerkiksi puhaltimien ja palopeltien ohjaus, evakuointi tai lähtöjen ohjaus (EBL512 G3 v3.0 tai uudempi)
Asennus ja yhteensopivuus
Näyttöyksikkö asennetaan seinälle tai näyttöyksikön metallikoteloon 5055. Yhteen järjestelmään voi liittää enintään 30 näyttöyksikköä (osoitteet 00–29). Tiedonsiirtokaapelin pituus voi olla enintään 1 200 m ja sekä tiedonsiirto että 24 V:n syöttö voidaan kahdentaa. Keskus pystyy syöttämään enintään neljää näyttöyksikköä; lisäsyöttö voidaan järjestää ulkoisella teholähteellä 4466. Näyttöyksikön ohjelmistoversion on vastattava keskuksen versiota ja laiteohjelmisto päivitetään USB-liitännän kautta. Yksikkö on tarkoitettu kuiviin sisätiloihin.
Tekniset tiedot
- Tuotekoodi
- 41100
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Näyttöyksiköt
- Paino
- 1 400 g
- Mitat
- 169 × 264 × 56 mm
- IP-luokitus
- IP30
- Käyttölämpötila
- −5…+40 °C
- Liitäntä
- RS485 (kahdennettavissa), USB laiteohjelmiston päivitykseen
- Summeri
- Sisäänrakennettu
- Hyväksynnät
- CE Suunniteltu noudattamaan EN 54-2 -standardia soveltuvilta osin
- Väri
- Vaaleanharmaa (NCS S 1500-N)
- Materiaali
- PC/ABS
- Käyttöjännite
- 12–30 V DC (nimellinen 24 V DC)
- Virrankulutus (lepo)
- 45 mA (24 V DC)
- Virrankulutus (hälytys)
- 180 mA (24 V DC)
- Näyttö
- 10,1" TFT, kapasitiivinen kosketusnäyttö, 1024 × 600
- Kosteus
- Enintään 93 % RH, ei tiivistyvä
