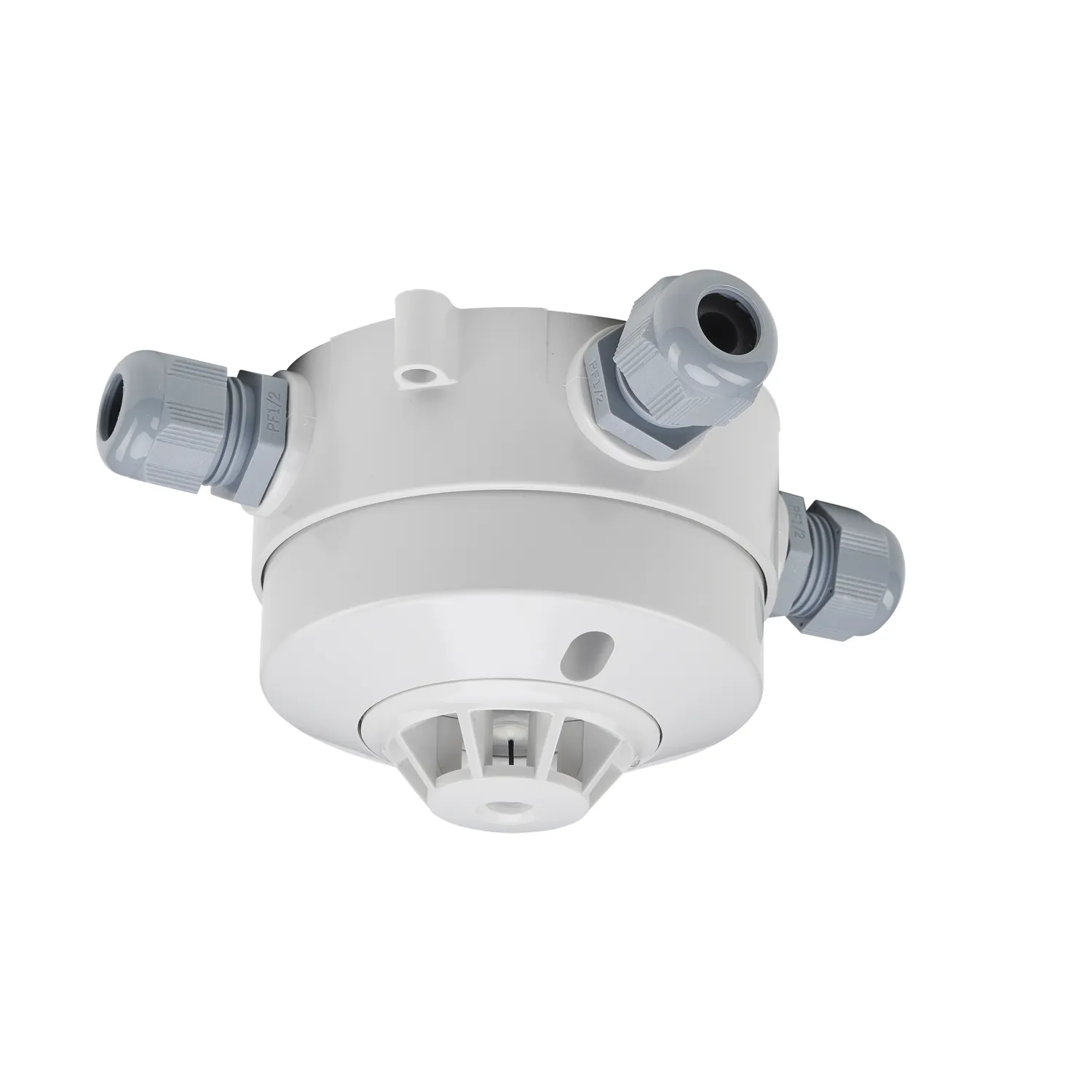

Panasonic 4409 IP67 osoitteellinen lämpöilmaisin
Tuotekoodi 41301
Osoitteellinen analoginen lämpöilmaisin vesitiiviissä IP67-kotelossa. Tarkoitettu ulkotiloihin ja kosteisiin sisätiloihin; hälytysluokaksi valitaan A1, A2S tai BS.
- Vesitiivis IP67-kotelo ulko- ja kosteisiin tiloihin
- Valittavat hälytysalgoritmit: A1, A2S ja BS (EN 54-5)
- Liitäntä ulkoiselle merkkivalolle, esim. 2218
- Oma kytkentärasia läpivienteineen kattoasennukseen
- Hyväksytty EN 54-5
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 4409 on osoitteellinen analoginen lämpöilmaisin, jonka kotelo on vesitiivis (IP67). Ilmaisin on tarkoitettu ulkotiloihin ja kosteisiin sisätiloihin. Sitä ei saa asentaa voimakkaaseen auringonvaloon eikä tiloihin, joissa lämpötila laskee alle −20 °C. Lämpötila mitataan termistorilla 0–100 °C:n alueella 0,5 °C:n askelin.
Hälytysalgoritmi valitaan EBLWinillä kolmesta EN 54-5:n mukaisesta luokasta: A1 (hälytys 56 °C tai 46 °C nopeassa yli 4 °C/min nousussa), A2S (60 °C) tai BS (74 °C). BS-luokassa ilmaisin sopii tiloihin, joiden tavanomainen lämpötila voi olla jopa 40 °C. Ilmaisimen LED syttyy hälytyksessä ja siihen voidaan kytkeä ulkoinen merkkivalo, esimerkiksi rinnakkaismerkkivalo 2218 (liittimet E+ ja E−, virta enintään 2,6 mA).
Asennus
- Kytkentärasia asennetaan kattoon; ruuvit eivät sisälly toimitukseen
- Kaapelit tuodaan puristusläpivientien kautta (kiristys vähintään 4 Nm); alle 6 mm:n kaapeleille käytetään mukana tulevaa kumiputkea
- COM-silmukka kytketään rasian SA/SB-liittimiin, ilmaisin kiinnitetään rasiaan kahdella ruuvilla
- Osoite 001–253 asetetaan työkalulla 4414 tai 4414E ennen silmukkaan kytkemistä
- NORMAL-tila: EBL512 G3, EBL128 ja EBLOne V ≥ 3.3
Tekniset tiedot
- Tuotekoodi
- 41301
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › Ilmaisimet
- Väri
- Harmaa (Munsell N8)
- Paino
- 112 g
- Mitat
- Ø 100 × 78 mm
- LED
- Punainen
- IP-luokitus
- IP67
- Käyttölämpötila
- −20…+50 °C (A1, A2S), −20…+65 °C (BS)
- EN 54 -hyväksyntä
- EN 54-5 (A1, A2S, BS)
- VdS-hyväksyntä
- G222045 (voimassa 3.11.2026 asti)
- CPR
- 0786-CPR-21764
- Varastointilämpötila
- −45…+70 °C
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Materiaali
- Modifioitu polykarbonaatti
- Käyttöjännite
- 12–30 V DC (nimellinen 24 V DC)
- Virrankulutus (lepo)
- 0,185 mA
- Virrankulutus (hälytys)
- 2,3 mA (ulkoisen merkkivalon kanssa ≤ 3,65 mA)
- Hälytyslämpötila
- A1: 56 °C / 46 °C, A2S: 60 °C, BS: 74 °C
- Ilmaisinluokka
- A1, A2S, BS
- Osoitealue
- 001–253
- Oikosulkuerotin
- Ei
- Liitäntä
- COM-silmukka (SA/SB) ja ulkoinen merkkivalo (E+/E−) kytkentärasiassa
- Yhteensopivuus
- EBL512 G3, EBL128, EBLOne V ≥ 3.3
- Asennustapa
- Kattoasennus kytkentärasiaan, ulko- ja kosteat tilat
- Standardit
- EN 61000-6-3, EN 50130-4, EN IEC 63000 (RoHS)
Dokumentit
Valmistajan alkuperäiset dokumentit (PDF).
Tekninen kuvaus
