Panasonic 4408W lämpöilmaisin
Tuotekoodi 41292
Osoitteellinen analoginen lämpöilmaisin Panasonicin EBL-paloilmoitinjärjestelmiin. Hälytysalgoritmiksi valitaan luokka A1, A2S tai BS tilan normaalilämpötilan mukaan.
- Valittavat hälytysalgoritmit: A1, A2S ja BS (EN 54-5)
- Termistorimittaus 0–100 °C, 0,5 °C:n askelin
- Sopii analogisiin kantoihin 3312x, 4313 ja 3379
- Varaosaksi 2330-järjestelmän lämpöilmaisimen tilalle (2330-tila)
- Hyväksytty EN 54-5
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus

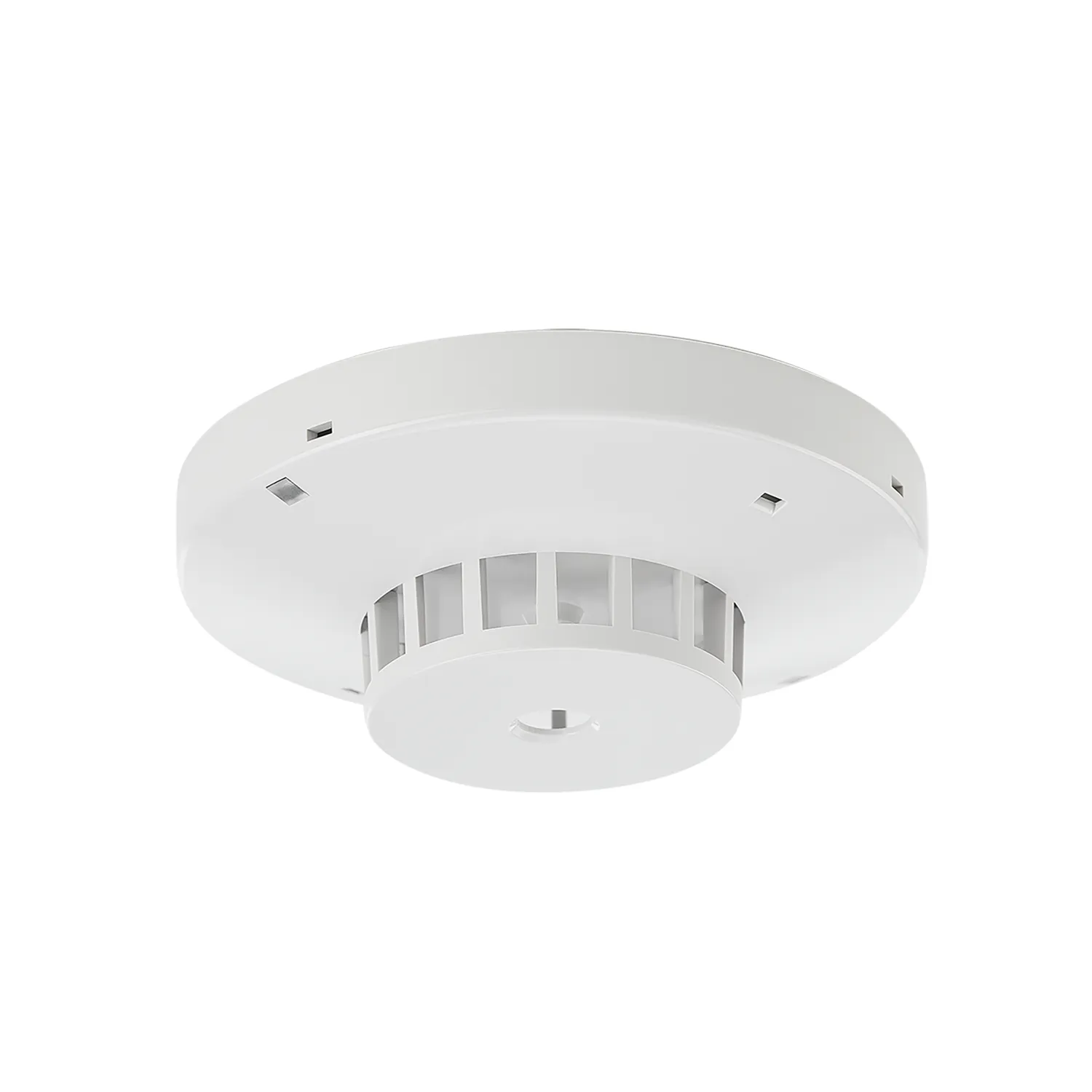

Panasonic 4408W on valkoinen osoitteellinen analoginen lämpöilmaisin, joka mittaa lämpötilaa termistorilla 0–100 °C:n alueella 0,5 °C:n askelin. Ilmaisin on tarkoitettu kuiviin sisätiloihin ja se toimii EBL512 G3-, EBL128- ja EBLOne-järjestelmissä.
NORMAL-tilassa hälytysalgoritmi valitaan EBLWinillä kolmesta EN 54-5:n mukaisesta luokasta. Luokka valitaan tilan tavanomaisen lämpötilan mukaan: BS sopii lämpimiin tiloihin, joissa normaali lämpötila voi olla jopa 40 °C. Luokat ovat A1 (toiminta-alue 54–65 °C, hälytys 56 °C tai nopeassa yli 4 °C/min nousussa 46 °C), A2S (54–70 °C, hälytys 60 °C) ja BS (69–85 °C, hälytys 74 °C).
Kaksi punaista LEDiä vilkkuu hälytyksessä ja vihreä pollaus-LED voidaan asettaa vilkkumaan tai pysymään sammuneena. 2330-tilassa ilmaisinta voidaan käyttää varaosana vanhan 2330-kannan ja lämpöilmaisimen tilalla (luokka A2S).
Asennus
- Asennetaan analogiseen kantaan 3312x, 4313 tai kantaäänihälyttimeen 3379
- COM-silmukka ja ulkoinen merkkivalo kytketään kantaan
- Lukitusruuvi mukana, kannan lukitsemiseksi porataan 2,5–2,7 mm:n reikä
- Osoite 001–253 ja tila asetetaan työkalulla 4414 tai 4414E ennen silmukkaan kytkemistä
Tekniset tiedot
- Tuotekoodi
- 41292
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › Ilmaisimet
- Väri
- Valkoinen (Munsell 10Y9/0.5)
- Paino
- 65 g
- Mitat
- Ø 102 × 34 mm
- LED
- 2 punaista (hälytys), 1 vihreä (pollaus)
- Käyttölämpötila
- −20…+50 °C (A1, A2S), −20…+65 °C (BS)
- EN 54 -hyväksyntä
- EN 54-5 (A1, A2S, BS)
- VdS-hyväksyntä
- G222044 (voimassa 3.11.2026 asti)
- CPR
- 0786-CPR-21763
- Varastointilämpötila
- −25…+70 °C
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Materiaali
- Paloturvallinen ABS ja polykarbonaatti
- IP-luokitus
- IP51
- Käyttöjännite
- 12–30 V DC (nimellinen 24 V DC)
- Virrankulutus (lepo)
- 0,3 mA
- Virrankulutus (hälytys)
- 2,3 mA (ulkoisen merkkivalon kanssa 4,3 mA)
- Hälytyslämpötila
- A1: 56 °C / 46 °C, A2S: 60 °C, BS: 74 °C
- Ilmaisinluokka
- A1, A2S, BS
- Osoitealue
- 001–253
- Oikosulkuerotin
- Ei
- Yhteensopivuus
- EBL512 G3, EBL128, EBLOne V ≥ 3.3
- Asennustapa
- Kantaan 3312x, 4313 tai 3379
- Standardit
- EN 61000-6-3, EN 50130-4, EN IEC 63000 (RoHS)
Dokumentit
Valmistajan alkuperäiset dokumentit (PDF).
Tekninen kuvaus
