Panasonic

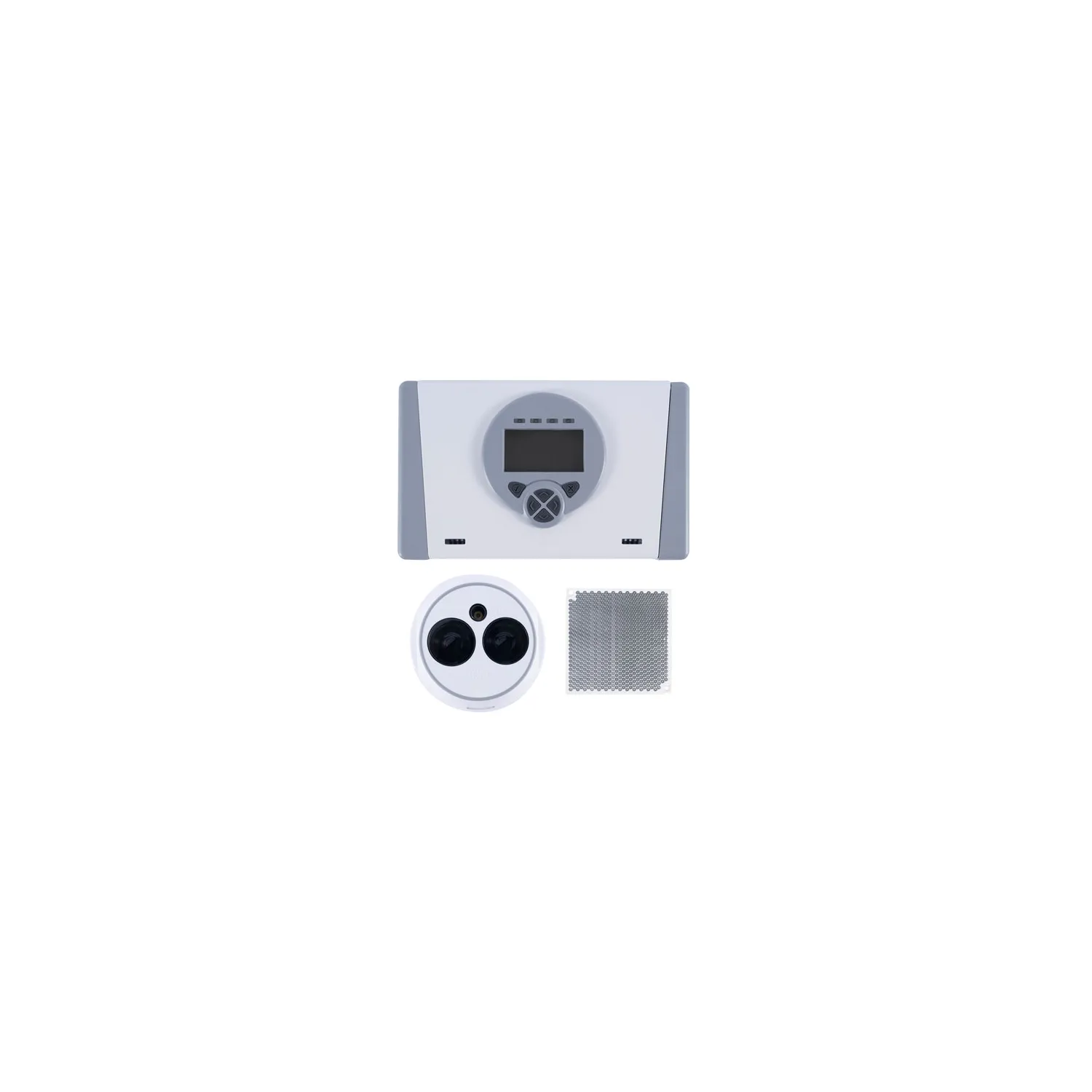

Panasonic 3414 Fireray Hub -linjailmaisin
Tuotekoodi 41586
Heijastava linjailmaisinjärjestelmä, jossa enintään kolmea moottoroitua ilmaisinta ohjataan ja testataan maan tasolle asennettavasta ohjausyksiköstä. Suurten tilojen, kuten atriumien, varastojen ja hallien, savunilmaisuun.
- Enintään 3 ilmaisinta / ohjausyksikkö yhdellä kaapelilla
- Mittausetäisyys 8–50 m, pitkän kantaman sarjalla 120 m
- Automaattinen kohdistus ja testaus ohjausyksiköltä
- Rakennuksen liikkeiden ja likaantumisen kompensointi
- Tapahtumaloki aikaleimoin
- EN 54-12, VdS G223077
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 3414 on Fireray Hub Reflective, modulaarinen heijastava linjailmaisinjärjestelmä vaativiin kohteisiin, kuten suuriin julkisiin tiloihin, hotellien ja kauppakeskusten lasiatriumeihin, varastoihin ja lentokonehalleihin. Ilmaisimien kohdistus, testaus ja huolto tehdään maan tasolle asennettavasta ohjausyksiköstä, joten tilaa ei tarvitse sulkea eikä nostolaitteita tarvita.
Yhteen ohjausyksikköön voi liittää enintään kolme heijastavaa ilmaisinta. Ilmaisimet kohdistuvat moottoroidusti ja laserin avustamana ohjausyksiköltä käynnistettynä. Building Movement Tracking kompensoi rakennuksen liikkeet, Light Cancellation -tekniikka vähentää auringon- ja keinovalon aiheuttamia erheellisiä hälytyksiä ja likaantumisen kompensointi huomioi optisten pintojen likaantumisen. Ohjausyksiköltä voidaan tehdä palotesti etänä ja sen tapahtumalokiin tallentuu aikaleimattuja tapahtumia (128 ilmaisinta kohden, 600 ohjausyksikköä kohden).
Asennus
Mittausetäisyys on 8–50 m ja pitkän kantaman sarjalla 3404 enintään 120 m. Ilmaisimet kytketään ohjausyksikköön joko erikseen (rinnakkaistila) tai samaan kaapeliin (verkkotila), jolloin kaapelin pituus kaukaisimmalle ilmaisimelle saa olla enintään 100 m. Kullakin ilmaisimella on oma palo- ja vikarele. Lisäilmaisimia saa tuotekoodilla 3415 ja lisävarusteina ovat säätökiinnike 1170-000, kondensaationpoistolämmitin sekä käyttöönotto- ja huoltosarja 1150-000.
Tekniset tiedot
- Tuotekoodi
- 41586
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › Linjailmaisimet
- Paino
- Ilmaisin 0,57 kg, ohjausyksikkö 1,05 kg
- Mitat
- Ilmaisin 131 × 134 × 131 mm, ohjausyksikkö 170 × 274 × 73 mm
- Käyttölämpötila
- −10…+55 °C
- IP-luokitus
- Ilmaisin IP55, ohjausyksikkö IP65
- EN 54 -hyväksyntä
- EN 54-12
- VdS-hyväksyntä
- G223077
- CPR
- 2831-CPR-F4372
- Väri
- Valkoinen (RAL 9016) tai harmaa (RAL 7001)
- Materiaali
- Polykarbonaatti (UL94 V0)
- Käyttöjännite
- 14–36 V DC
- Virrankulutus (lepo)
- 12,5 mA (1 ilmaisin), 15 mA (2), 17,5 mA (3)
- Kosteus
- 0–93 % RH, ei tiivistyvä
- Mittausetäisyys
- 8–50 m, pitkän kantaman sarjalla 50–120 m
- Releet
- Palo ja vika ilmaisinta kohden, VFCO 1 A / 36 V DC
Dokumentit
Valmistajan alkuperäiset dokumentit (PDF).
Tekninen kuvaus
Asennusohjeet
