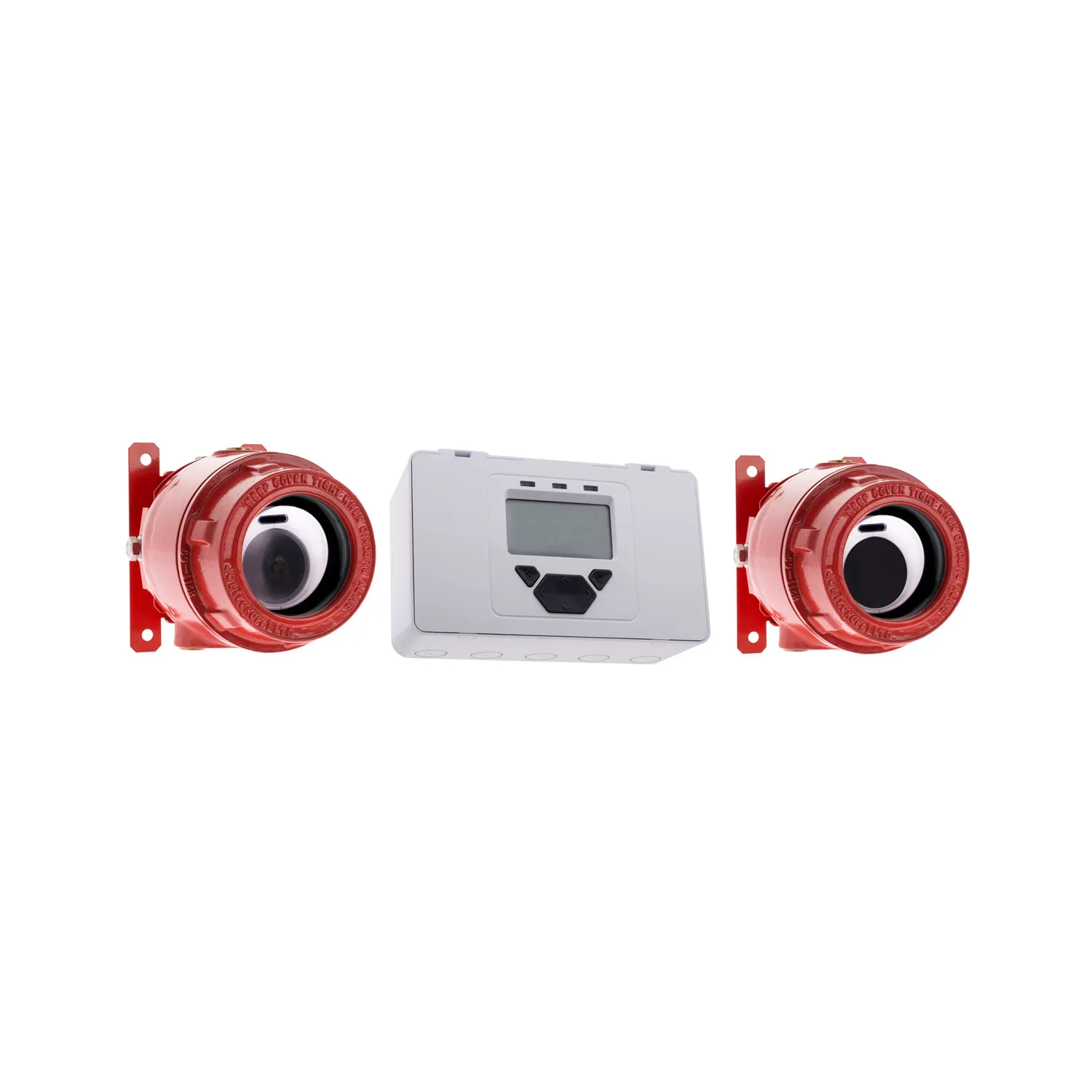

Panasonic 3000-115 Fireray 3000 Ex d, ATEX
Tuotekoodi 41606
Räjähdyspaineen kestävä päästä päähän -linjailmaisinjärjestelmä suurten, räjähdysvaarallisten tilojen savunilmaisuun. Järjestelmään kuuluvat Ex d -lähetin ja -vastaanotin sekä turvalliselle alueelle asennettava ohjausyksikkö.
- Lähetin ja vastaanotin Ex d -koteloissa, ATEX
- Mittausetäisyys 10–80 m
- Ohjausyksikkö turvallisella alueella, enintään 2 ilmaisinta
- Laserkohdistus yhden asentajan työnä
- Light Cancellation -tekniikka, likaantumisen kompensointi
- EN 54-12
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 3000-115 on Fireray 3000 Ex d, päästä päähän toimiva infrapunalinjailmaisin suurten räjähdysvaarallisten tilojen suojaamiseen. Järjestelmä havaitsee varhaisessa vaiheessa kytevät ja voimakkaasti savuavat palot, joita liekki-ilmaisimet eivät välttämättä havaitse. Se on suunniteltu esimerkiksi öljynporauslauttojen, jalostamoiden ja räjähdevarastojen suuriin tiloihin.
Järjestelmään kuuluvat lähetin, vastaanotin, ohjausyksikkö, kiinnitystarvikkeet ja kaksi kiinnikettä. Lähetin ja vastaanotin ovat ATEX-sertifioituja Ex d -koteloita ryhmän II vaarallisiin tiloihin. Ohjausyksikkö asennetaan turvalliselle alueelle, jolloin säätö ja testaus voidaan tehdä vaarallisen tilan ulkopuolelta. Ohjausyksikön LCD-näytöllä asetetaan herkkyys (25–60 %) sekä hälytys- ja vikaviive (2–30 s). EN 54-12:n vaatimukset täyttyvät 25 %:n herkkyydellä ja enintään 20 sekunnin hälytysviiveellä. Light Cancellation -tekniikka ja likaantumisen sekä rakennuksen liikkeiden kompensointi vähentävät erheellisiä hälytyksiä.
Asennus
Mittausetäisyys on 10–80 m. Vastaanottimessa on laserkohdistus ja molemmissa päissä on hienosäätöpyörät. Ohjausyksikköön voi liittää kaksi ilmaisinparia (lisäpaketti 3000-026) ja kullakin on oma palo- ja vikarele. Ohjausyksikkö voi syöttää myös lähetintä. Kaapeliläpivienteinä käytetään Ex d -läpivientejä. Lisävarusteena on saatavana suojaverkko 1000-019.
Tekniset tiedot
- Tuotekoodi
- 41606
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › Linjailmaisimet
- Väri
- Lähetin ja vastaanotin punainen, ohjausyksikkö valkoinen
- Mitat
- Lähetin/vastaanotin 172 × 149 × 190 mm, ohjausyksikkö 124 × 203 × 73,5 mm
- Paino
- Ohjausyksikkö 606 g, lähetin 3,7 kg, vastaanotin 3,7 kg
- Käyttöjännite
- 12–36 V DC
- Käyttölämpötila
- −10…+55 °C (EN 54-12), −20…+55 °C (ATEX)
- IP-luokitus
- Ohjausyksikkö IP54, lähetin/vastaanotin IP66
- EN 54 -hyväksyntä
- EN 54-12
- ATEX-sertifikaatti
- Sira 15ATEX1260X
- ATEX-luokitus
- II 2 GD Ex db op is IIC T6 Gb Ex tb IIIC T85°C Db Ta = -20°C to +55°C
- Materiaali
- Kuparivapaa alumiiniseos LM25, kiinnikkeet terästä
- Virrankulutus (lepo)
- Ohjausyksikkö 14 mA, lähetin 8 mA
- Kosteus
- 93 % RH, ei tiivistyvä
- Mittausetäisyys
- 10–80 m
- Liitäntä
- 3 × 20 mm kaapeliläpivientiä, Ex d -läpiviennit (esim. Peppers E3WBF)
- CPR
- 0786-CPR-21669
- Releet
- VFCO 2 A / 30 V DC, palo ja vika ilmaisinta kohden
Dokumentit
Valmistajan alkuperäiset dokumentit (PDF).
Tekninen kuvaus
Asennusohjeet
