Emex

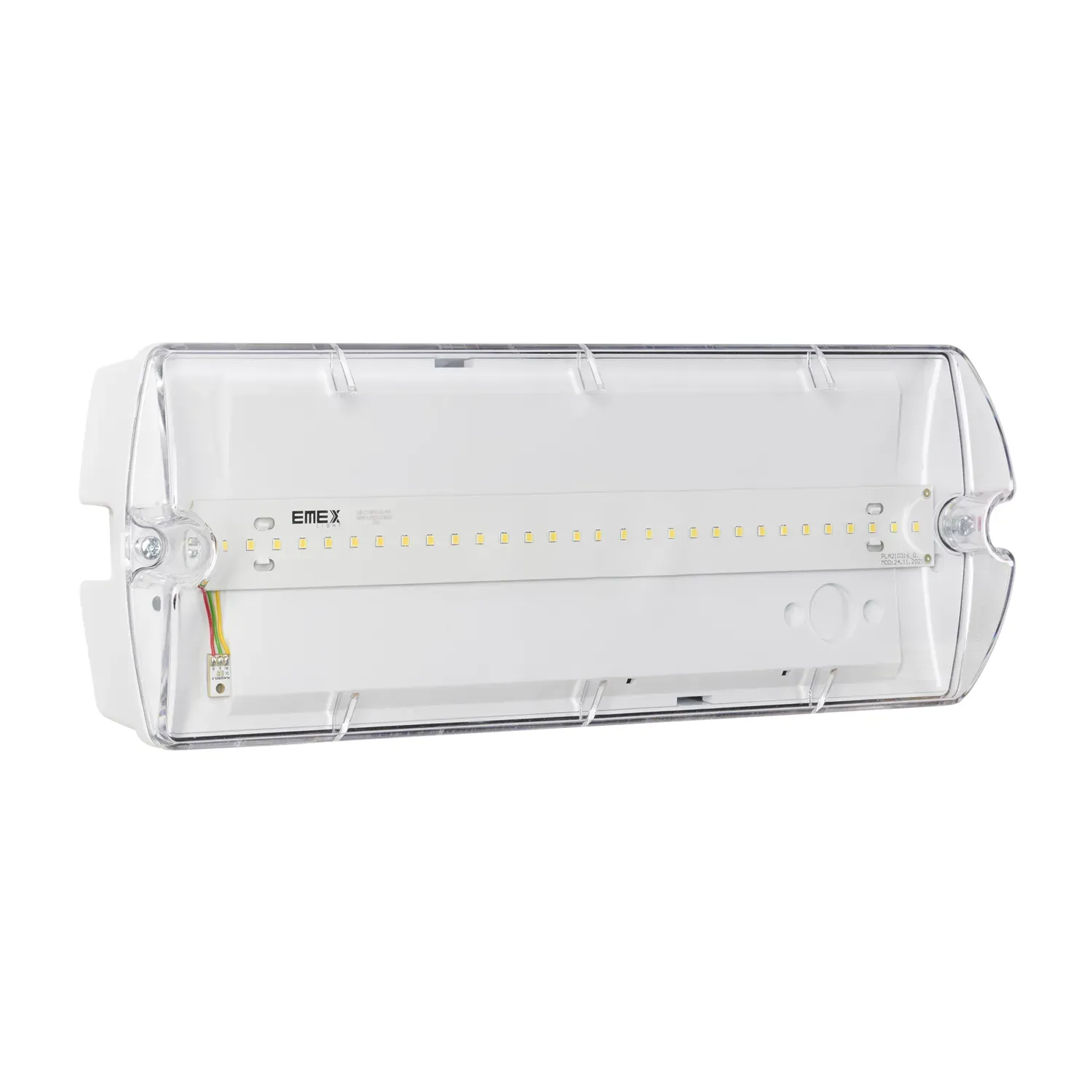

PAP MX IP65 utrymningsskylt och nödbelysningsarmatur
Produktkod 830010
Adresserbar armatur i kapslingsklass IP65 som fungerar antingen som utrymningsskylt eller som nödbelysningsarmatur. Avsedd för krävande utrymmen, såsom parkeringshallar, industri och utomhus.
- Två funktioner: utrymningsskylt eller nödbelysningsarmatur, val med DIP-omkopplare
- IP65, drifttemperatur −20…+45 °C
- Drifttid 3 h, NiMH 2,4 V 2 400 mAh
- 4 piktogram ingår: uppåt, nedåt, vänster, höger
- Dubbelsidigt lock 930016 som tillbehör
- Läsavstånd 25 m, vägg- eller takmontering
✓ I offertförfrågan: st. ·
✓ På dokumentlistan · Välj och ladda ner dokument
Produktbladet öppnas i en ny flik, där du kan skriva ut eller spara det.
Offert eller hjälp att välja produkter? Försäljning+358 40 668 7641myynti@pap.fi
En teknisk fråga om utrustningen? Teknisk support+358 40 668 7643tuki@pap.fi
Produktbeskrivning
MX IP65 är en adresserbar armatur som kan användas antingen som utrymningsskylt eller som nödbelysningsarmatur. Användningssättet väljs med DIP-omkopplaren på armaturens kretskort; fabriksinställningen är nödbelysningsarmatur. Som utrymningsskylt är armaturen ständigt tänd och hela piktogrammet är belyst, och läsavståndet är 25 m. Som nödbelysningsarmatur tänds den endast vid strömavbrott eller i en nödsituation. Kapslingsklassen IP65 gör den lämplig för parkeringshallar, industrilokaler och utomhusbruk.
Armaturen ansluts till COM-slingan i Panasonics brandlarmsystem, varvid centralen övervakar dess skick. Det interna NiMH-batteriet (2,4 V, 2 400 mAh) ger 3 timmars drifttid. Automatiska funktions-, batteri- och drifttidstester samt indikatorn visar enhetens status. I leveransen ingår fyra piktogram (uppåt, nedåt, vänster, höger); för en dubbelsidig skylt finns som tillbehör det dubbelsidiga locket 930016, som levereras med piktogram för uppåt och nedåt.
Installation
Armaturen monteras på vägg eller i tak. COM-slingan ansluts till kretskortets plintar SA och SB och 24 V-driftspänningen till plintarna E+ och E−. Adressen (1–253) ställs in med adresseringsverktyget 4414 i läget NORMAL (EBL512 G3). Rekommenderad ledardiameter är 0,6–1,2 mm.
Tekniska data
- Produktkod
- 830010
- Tillverkare
- Emex
- Produktgrupp
- Nödbelysning › MX-armaturer
- Läsavstånd
- 25 m
- Driftspänning
- 24 V DC (tillåtet 12–32 V DC)
- Ljuskälla
- LED
- Effektförbrukning
- Utrymningsskylt 1,0 W, nödbelysningsarmatur 0,6 W
- Batteri
- NiMH 2,4 V, 2 400 mAh
- IP-klass
- IP65
- Färg
- Vit
- Material
- Polykarbonat (PC)
- Drifttemperatur
- −20…+45 °C
- Produktnummer (Emex)
- 830010
- Belysningsstyrka
- 0,5–5 lx
- Strömförbrukning (vila)
- 4 mA
- Drifttid
- 3 h
- Mått
- 79 × 136 × 356 mm
- Vikt
- 930 g
- Luftfuktighet
- Max. 95 % RH, icke-kondenserande
- Adressområde
- 1–253
- Montering
- Vägg- eller takmontering
- Standarder
- EN 60598-2-22, EN 1838, EN 62034, EN ISO 7010
Dokument
Tillverkarens originaldokument (PDF).
Tekniska datablad
Installationsanvisningar
Certifikat och deklarationer
