Panasonic 6377 kanava­ilmaisin­kammio UG-4

Tuotekuvaus

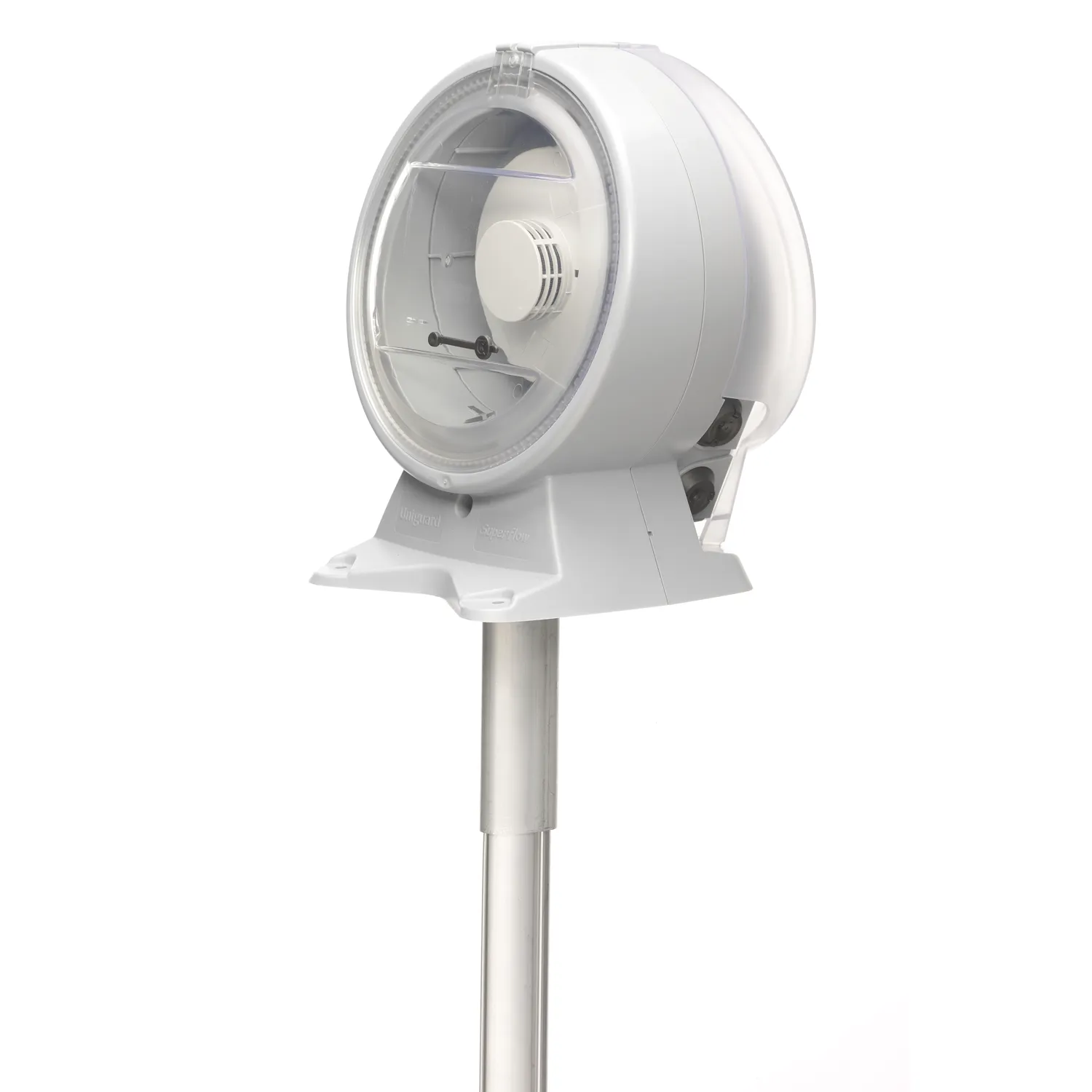

Panasonic 6377 on Uniguard-4-kanavailmaisinkammio, joka havaitsee savun ilmanvaihtokanavista. Kammio ja venturiputki on suunniteltu niin, että kanavan ilmavirta ohjautuu tasaisesti koko kanavan poikkileikkaukselta ilmaisimen läpi, kun kanavan ilmannopeus on 0,5–20 m/s. Kammioon asennetaan savuilmaisin kantoineen; datalehdessä on kytkentäohjeet osoitteellisille kannoille 3312 ja 3312F/FL (ilmaisin 4401) sekä 2324 (ilmaisin 4452W).

Venturiputkia on kahta pituutta: vakioputki 0,6 m ja jatkoputki 1,06 m, jota käytetään yli 0,6 m:n levyisissä kanavissa. Alumiiniputken voi lyhentää tarvittavaan mittaan. Jos kanavan ilmavirta on pieni, voidaan käyttää 0,6 m:n putkea, jossa on sisäänrakennettu puhallin. Kannessa on testireikä toimintatestiä varten ja mukana tuleva punainen virtausosoitin näyttää, että ilma virtaa kammion läpi oikein.

Asennus

Kammio voidaan asentaa kanavan mille tahansa sivulle, nuoli ilmavirran suuntaan. Sijoituspaikan etäisyyden peltiin, suodattimeen tai kanavan suunnanmuutokseen tulee olla vähintään 3 × kanavan halkaisija ennen ja 5 × halkaisija jälkeen. Kanavaan porataan Ø 38 mm:n reikä ja putken tulee ulottua noin 90 %:iin kanavan leveydestä. Pyöreisiin ja eristettyihin kanaviin käytetään kiinnikettä 6382 (kanavan halkaisija alkaen 100 mm). Kylmissä tiloissa kammio suojataan eristyksellä tai ulkona suojakuvulla kondensoitumisen estämiseksi.
