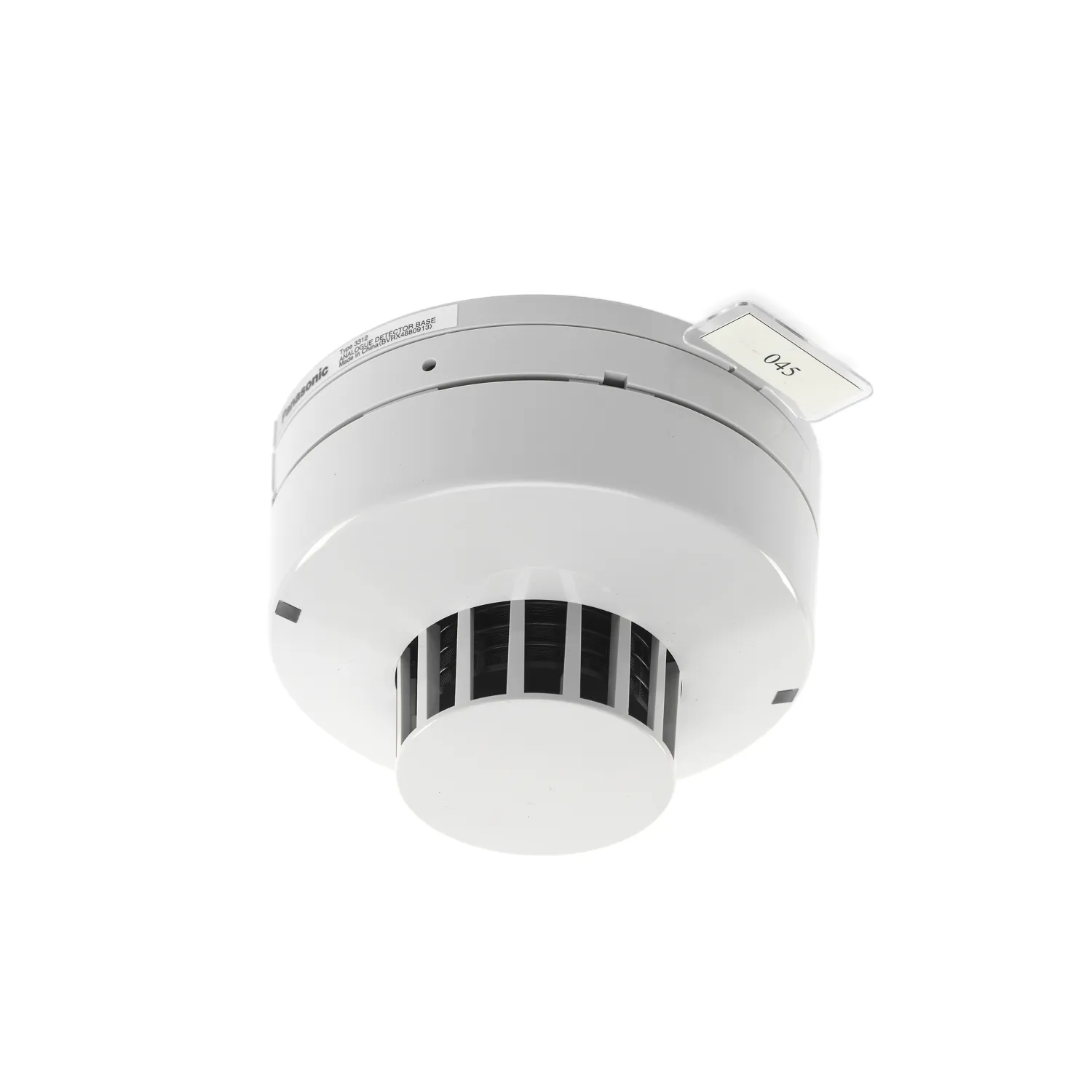

Panasonic 4402 multi-ilmaisin hiilimonoksiditunnistuksella
Tuotekoodi 41314
Osoitteellinen analoginen multi-ilmaisin, jossa on optinen savuilmaisin, lämpöilmaisin ja hiilimonoksidianturi (CO). Savuhälytys vaatii myös CO-pitoisuuden nousun, mikä vähentää erheellisiä hälytyksiä.
- Savu-, lämpö- ja CO-ilmaisu samassa ilmaisimessa
- Savuhälytys edellyttää CO-nousua: vähentää keinosavun ja öljysumun aiheuttamia hälytyksiä
- Lämpökynnys (57 °C) laukaisee hälytyksen myös yksinään
- Huoltosignaali likaantumisesta ja 72 kk CO-anturin valmistuksesta
- Testattavissa Testifire-laitteella ilman testitilaa
- Suunnitellaan kuten optiset savuilmaisimet
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 4402 on harmaa osoitteellinen analoginen multi-ilmaisin, jossa on matalassa kotelossa optinen savuilmaisin, termistoriin perustuva lämpöilmaisin ja kemiallinen hiilimonoksidianturi (CO). Ilmaisin on tarkoitettu kuiviin sisätiloihin, joissa tavallinen savuilmaisin altistuu erheellisille hälytyksille, esimerkiksi keinosavun tai öljysumun takia. Valvonta-alueen suunnittelussa 4402 käsitellään kuten optinen savuilmaisin kansallisten määräysten mukaan.
Paloarvio perustuu tekoälyyn, joka yhdistää savun tiheyden, lämpötilan, CO-pitoisuuden sekä näiden nousunopeudet. Lämpötilakynnykset (57 °C tai nopea nousu) laukaisevat hälytyksen yksinään, mutta savukynnys vaatii lisäksi CO-pitoisuuden nousun. Esimerkiksi nopeassa savun nousussa hälytys edellyttää vähintään 2 ppm:n CO-nousua minuutissa ja vähintään 5 ppm:n CO-tasoa. Savun, lämpötilan ja CO:n arvot voidaan lukea keskukselta. Ilmaisin kompensoi likaantumista ja antaa huoltosignaalin, kun se on vaihdettava, sekä 72 kuukauden kuluttua CO-anturin valmistuksesta.
Asennus ja testaus
- Asennetaan analogiseen kantaan 3312x, 4313 tai kantaäänihälyttimeen 3379; lukitusruuvi mukana
- COM-silmukka ja ulkoinen merkkivalo kytketään kantaan
- Osoite 001–253 asetetaan työkalulla 4414 ennen silmukkaan kytkemistä
- NORMAL-tila: EBL512 G3 ja EBL128 V ≥ 2.1, EBLOne V ≥ 3.3
- Testitilassa savu laukaisee hälytyksen ilman CO:ta; Testifire testaa savun, lämmön ja CO:n samanaikaisesti
Tekniset tiedot
- Tuotekoodi
- 41314
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › Ilmaisimet
- Väri
- Harmaa (Munsell N8)
- Paino
- 131 g
- Mitat
- Ø 102 × 63 mm
- LED
- 2 punaista (hälytys), 1 vihreä (pollaus)
- Käyttölämpötila
- −10…+50 °C
- Varastointilämpötila
- −25…+75 °C
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Materiaali
- Polykarbonaattiseos
- IP-luokitus
- IP41
- Käyttöjännite
- 12–30 V DC (nimellinen 24 V DC)
- Virrankulutus (lepo)
- 0,3 mA (+0,025 mA vihreän pollaus-LEDin kanssa)
- Virrankulutus (hälytys)
- 1,3 mA (ulkoisen merkkivalon kanssa 1,8 mA)
- Hälytyslämpötila
- 57 °C
- Anturit
- Optinen savu, lämpö (termistori), CO (kemiallinen)
- Osoitealue
- 001–253
- Oikosulkuerotin
- Ei
- Yhteensopivuus
- EBL512 G3, EBL128, EBLOne (NORMAL-tila)
- Asennustapa
- Kantaan 3312x, 4313 tai 3379
- Standardit
- EN 61000-6-3, EN 50130-4, EN IEC 63000 (RoHS)
