Panasonic

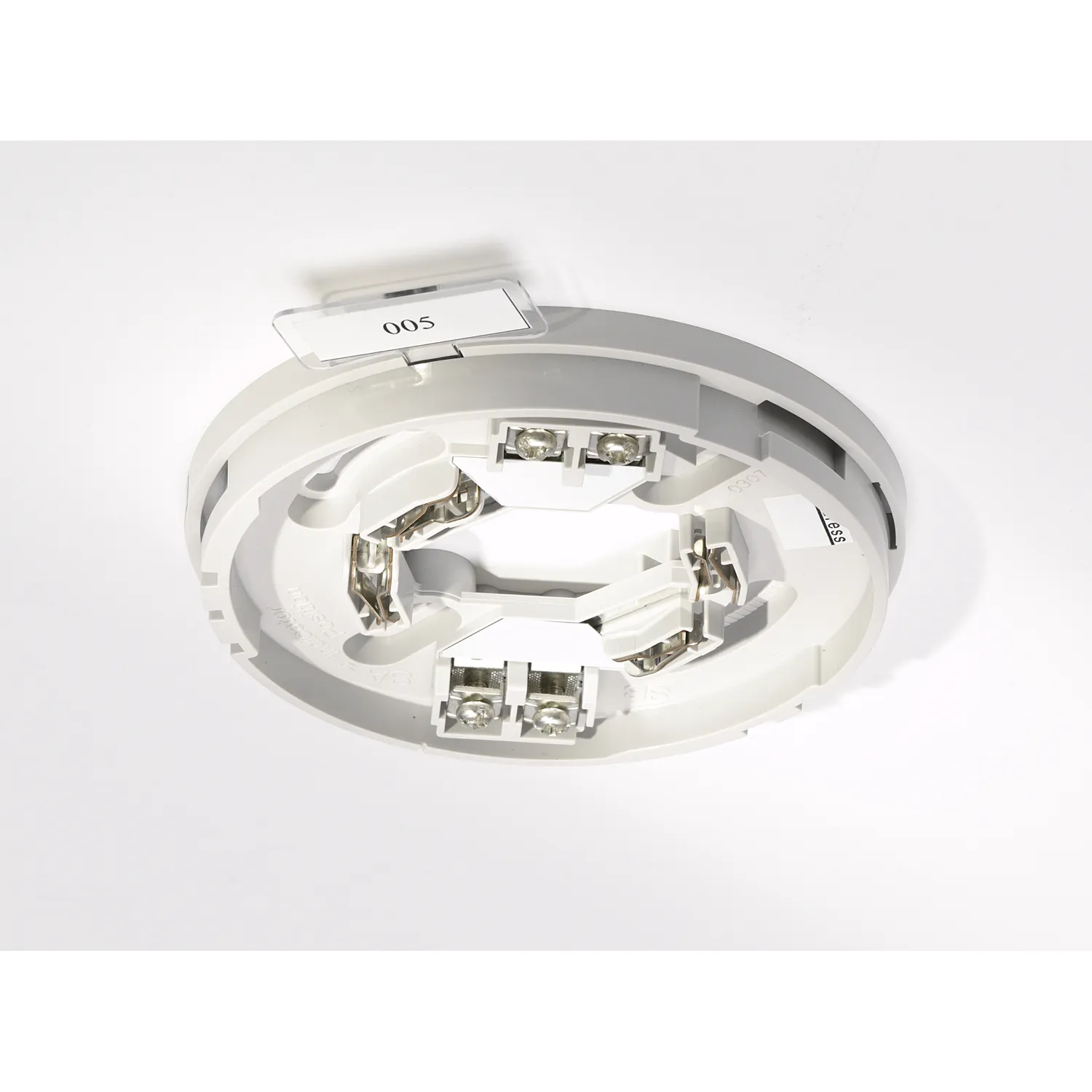

Panasonic 3312W asennuskanta ruuviliittimillä
Tuotekoodi 41321
Valkoinen analoginen asennuskanta ruuviliittimillä Panasonicin osoitteellisille lämpö-, savu- ja multi-ilmaisimille. Liittimet COM-silmukalle ja ulkoiselle merkkivalolle.
- Sopii Panasonicin analogisille 33xx-, 43xx- ja 44xx-sarjan ilmaisimille
- Ruuviliittimet COM-silmukalle ja ulkoiselle merkkivalolle
- Johdinkoko jopa 2 mm²
- Syvennys osoitetarranpidikkeelle
- Matala rakenne: Ø 102 × 15 mm
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus
Panasonic 3312W on valkoinen analoginen asennuskanta, joka kytketään paloilmoitinjärjestelmän COM-silmukkaan. Kantaan voidaan asentaa Panasonicin analogiset lämpö-, savu- ja multi-ilmaisimet (tyypit 33xx, 43xx ja 44xx). Kanta on tarkoitettu kuiviin sisätiloihin ja asennetaan kattoon.
3312W on sarjan ruuviliitinmalli. Ruuviliittimet on varattu COM-silmukan tulolle ja lähdölle sekä ulkoiselle merkkivalolle, joka kytketään liittimiin E+ ja E−, esimerkiksi rinnakkaismerkkivalo 2218. Ruuviliittimiin mahtuu paksumpi johdin kuin sarjan pikaliitinmalleihin, enintään Ø 1,6 mm (2 mm²). Kanta ei itse kuluta virtaa, eikä siinä ole oikosulkuerotinta.
Kannan syvennykseen voidaan kiinnittää osoitetarranpidike. Tarrassa voidaan näyttää ryhmä- ja osoitetieto tai tekninen numero ja se näkyy myös ilmaisimen ollessa paikallaan. Kantaan on merkitty ilmaisimen oman LEDin paikka, jotta kanta osataan asentaa oikeaan asentoon.
Asennus
- Kattoasennus, kiinnitysruuvit eivät sisälly toimitukseen
- Johdinkoko Ø 0,6–1,6 mm (0,3–2 mm²)
- Suojavaipan johtimelle ei ole liitintä
- Sarjan pikaliitinmallit: 3312FW ja 3312FLW
Tekniset tiedot
- Tuotekoodi
- 41321
- Valmistaja
- Panasonic
- Tuoteryhmä
- Paloilmoitinjärjestelmät › Kenttälaitteet › Ilmaisimet
- Väri
- Valkoinen (Munsell 10Y9/0.5)
- Paino
- 52 g
- Mitat
- Ø 102 × 15 mm
- Käyttölämpötila
- −10…+50 °C
- Varastointilämpötila
- −20…+70 °C
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Materiaali
- ABS
- IP-luokitus
- IP51
- Käyttöjännite
- 12–30 V DC (nimellinen 24 V DC)
- Virrankulutus (lepo)
- 0 mA
- Liitäntä
- Ruuviliittimet COM-silmukalle ja ulkoiselle merkkivalolle (E+/E−)
- Johdinkoko
- Ø 0,6–1,6 mm (0,3–2 mm²)
- Oikosulkuerotin
- Ei
- Asennustapa
- Kattoasennus, kuivat sisätilat
- Standardit
- EN 61000-6-3, EN 50130-4, EN 50581 (RoHS)
Dokumentit
Valmistajan alkuperäiset dokumentit (PDF).
Tekninen kuvaus
Sertifikaatit ja vakuutukset
