Emex
MX25-opasvalon runko, 1 h
Tuotekoodi 825100
Osoitteellisen MX25-poistumisreittivalaisimen runko (asennusprofiili) 1 tunnin varakäyntiajalla. Katseluetäisyys 25 m; opastekilpi ja analoginen kanta tilataan erikseen.
- Katseluetäisyys 25 m, jatkuvasti palava LED-opaste
- Sisäinen NiMH-akku, varakäyntiaika 1 h
- Yksi- tai kaksipuolinen opastekilpi (E1–E4, E1/E2, E3/E3, E4/E4)
- Osoitteellinen: valvonta ja testit paloilmoitinkeskuksen kautta
- Asennus analogiseen kantaan 3312FLW/3312W kattoon tai seinälle
- EN 60598-2-22, EN 1838, EN 62034 ja EN ISO 7010
✓ Tarjouspyynnössä kpl ·
✓ Dokumenttilistalla · Valitse ja lataa dokumentit
Tuotekortti aukeaa uuteen välilehteen, josta voit tulostaa tai tallentaa sen.
Tarjous tai tuotevalinta? Myynti040 668 7641myynti@pap.fi
Tekninen kysymys laitteesta? Tekninen tuki040 668 7643tuki@pap.fi
Tuotekuvaus

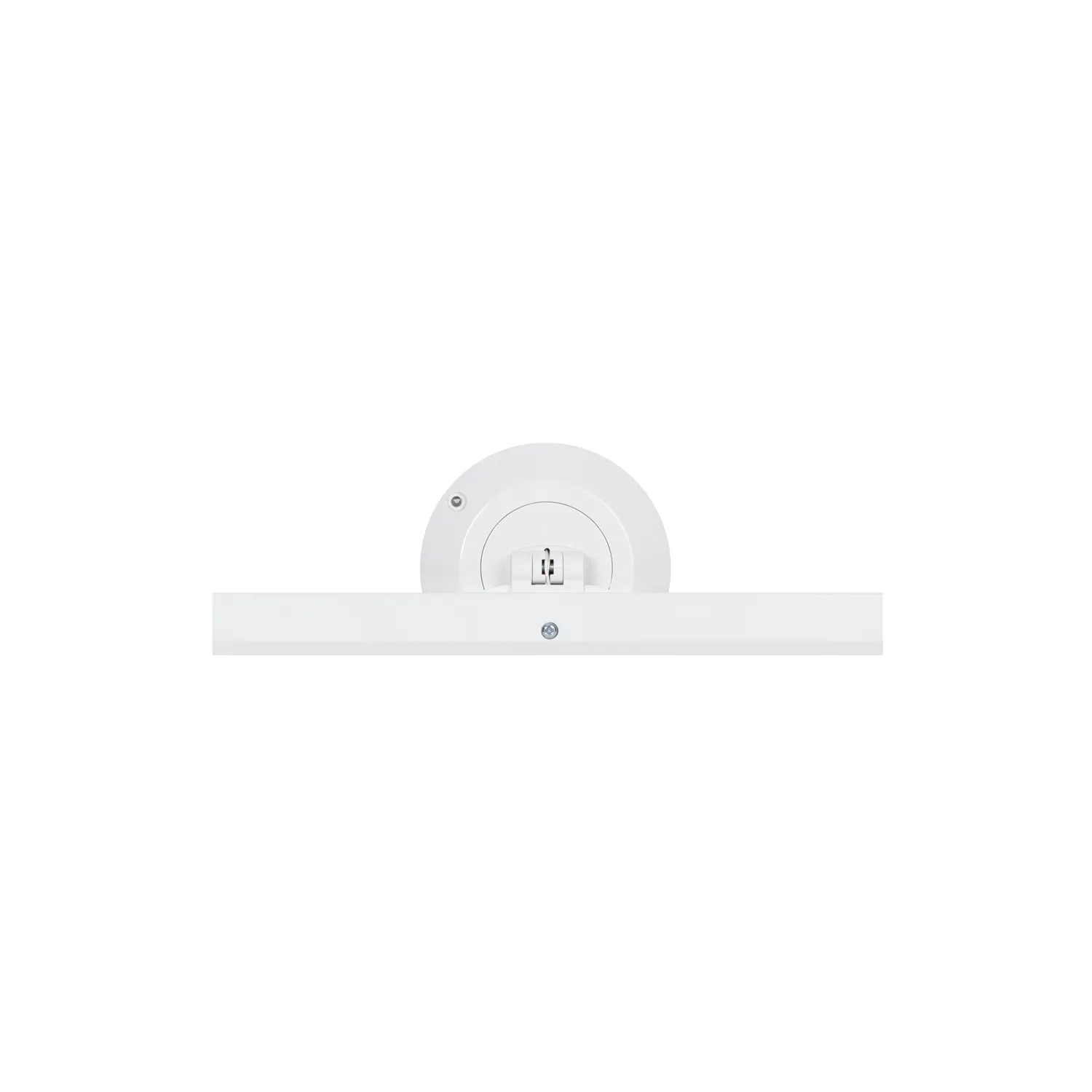

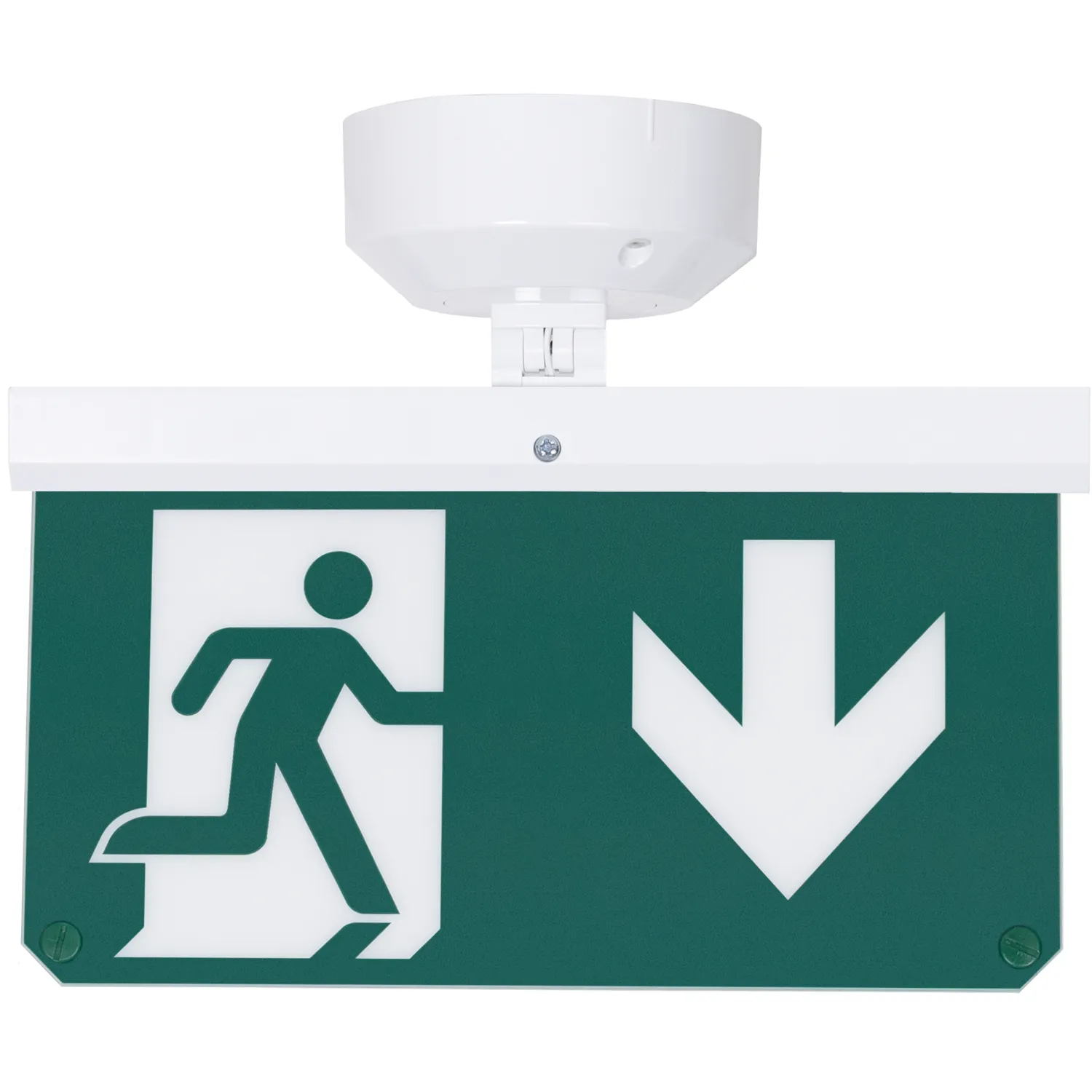

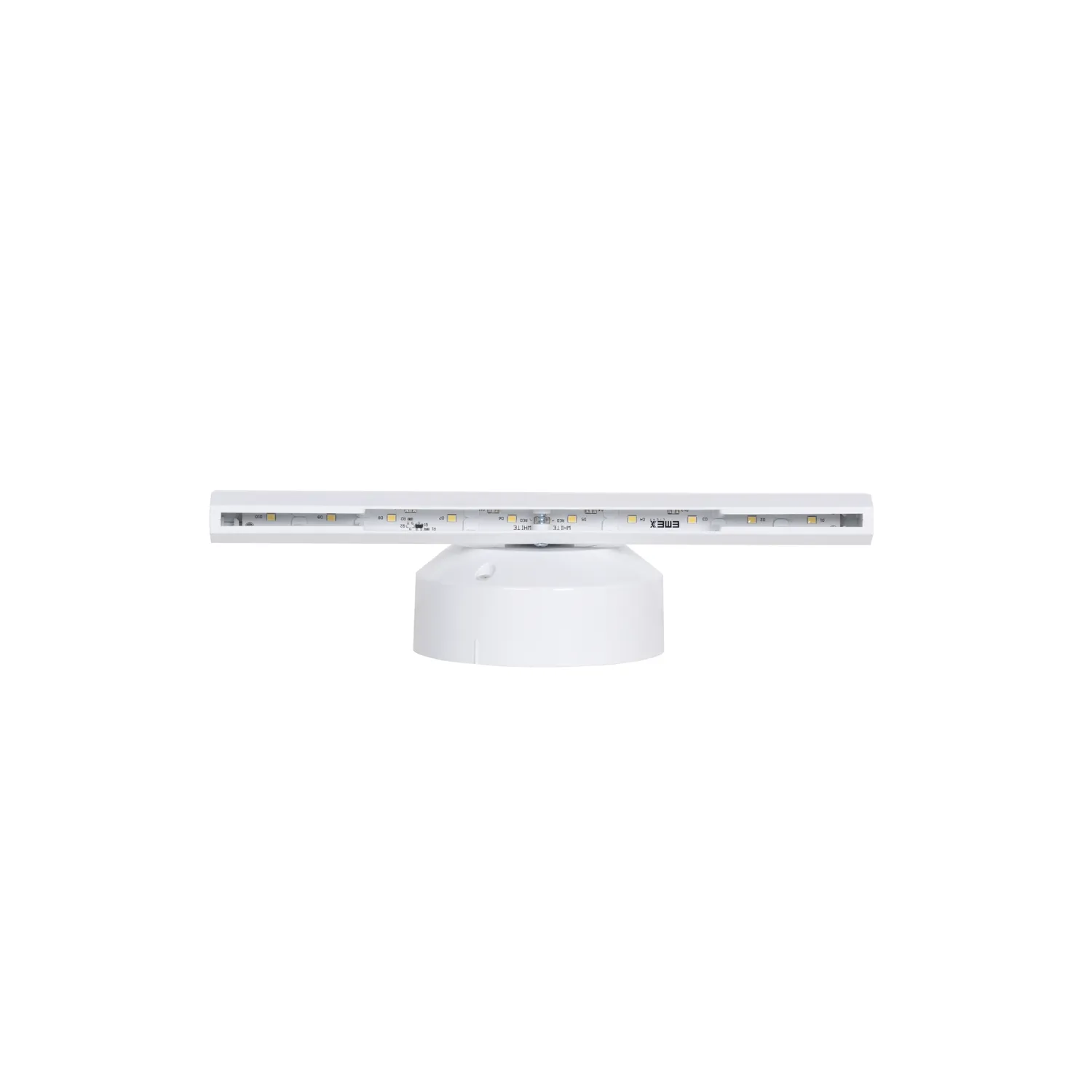

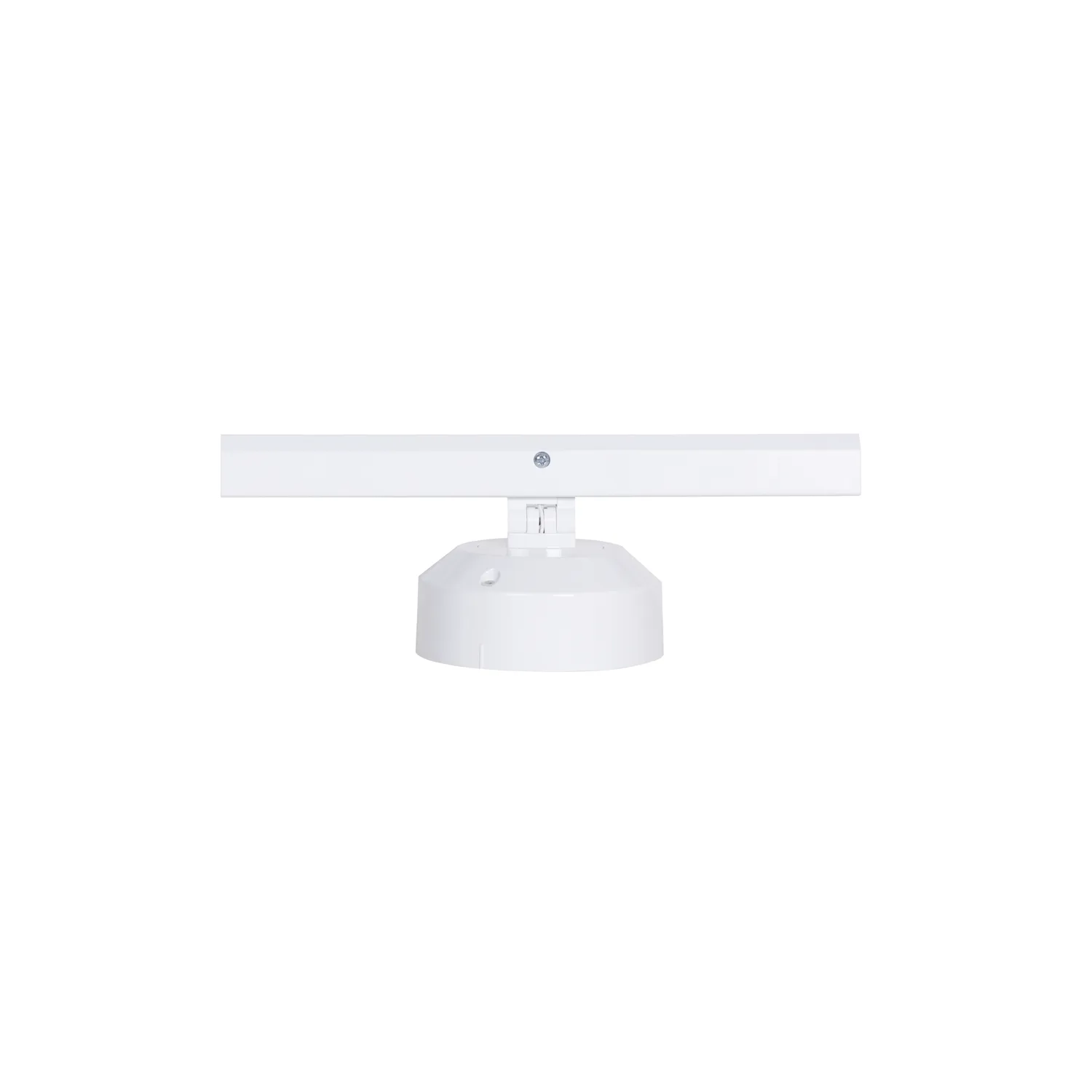

Emex MX25 on osoitteellinen LED-poistumisreittivalaisin Panasonicin paloilmoitinjärjestelmiin (EBL512 G3, EBLOne). Tämä tuote on valaisimen runko eli asennusprofiili elektroniikkoineen ja 1 tunnin akkuineen (NiMH 1,2 V). Opastekilpi ja analoginen kanta 3312FLW/3312W tilataan erikseen. Opaste on jatkuvasti palava: koko kilpi on valaistu sekä normaali- että varavoimatilassa ja katseluetäisyys on 25 m.
Valvonta ja testaus
Valaisin tekee käyttöönottotestin, automaattisen kuukausittaisen toimintatestin ja vähintään kerran vuodessa täyden kestotestin. Merkkivalo kertoo tilan (vihreä = normaali, vilkkuva vihreä = käyttöönottotesti, punainen = LED-vika, vilkkuva punainen = akkuvika tai epäonnistunut kestotesti) ja viat tulevat paloilmoitinkeskukseen teknisinä varoituksina.
Asennus
Runko kiinnitetään analogiseen kantaan kiertämällä 25° myötäpäivään ja lukitsemalla kuusiokoloruuvilla, minkä jälkeen kilpi käännetään oikeaan asentoon. Kilpi liu'utetaan profiiliin, kunnes se napsahtaa paikalleen, ja kiinnitetään ruuvilla. COM-silmukka kytketään kannan SA- ja SB-liittimiin ja 24 V:n syöttölinja E+- ja E−-liittimiin; osoite (001–253) asetetaan osoitteenasetustyökalulla 4414. Lisävarusteina on saatavana upotuskehys 920001, pallosuoja 920009 ja kierretankolevy 920013.
Tekniset tiedot
- Tuotekoodi
- 825100
- Valmistaja
- Emex
- Tuoteryhmä
- Turvavalot › MX-valot
- Katseluetäisyys
- 25 m
- Käyttöjännite
- 24 V DC (sallittu 12–32 V DC)
- Valonlähde
- LED
- Ottoteho
- 0,8 W (akku latautuu), 0,4 W (akku täynnä)
- Akku
- NiMH 1,2 V, varaosa 910002
- IP-luokitus
- IP41
- Väri
- Valkoinen
- Materiaali
- PC, akryyli
- Käyttölämpötila
- 0…+55 °C
- Virrankulutus (lepo)
- 16 mA (akku täynnä), 34 mA (akku latautuu)
- COM-silmukkavirta
- 1,9 mA lepo, 1,5 mA aktiivinen
- Varakäyntiaika
- 1 h
- Toimintatapa
- Jatkuva (opaste palaa aina)
- Mitat
- 102 × 261 × 225 mm (valaisin kilven kanssa)
- Paino
- 390 g
- Kosteus
- Enintään 95 % RH, ei tiivistyvä
- Asennustapa
- Analoginen kanta 3312FLW/3312W, katto tai seinä
- Osoitealue
- 001–253 (osoitteenasetustyökalu 4414)
- Yhteensopivuus
- EBL512 G3 (ohjelmisto ≥ 2.10), EBLOne (≥ 3.3)
- Standardit
- EN 60598-2-22, EN 1838, EN 62034, EN ISO 7010
Dokumentit
Valmistajan alkuperäiset dokumentit (PDF).
Tekninen kuvaus
Asennusohjeet
Sertifikaatit ja vakuutukset
